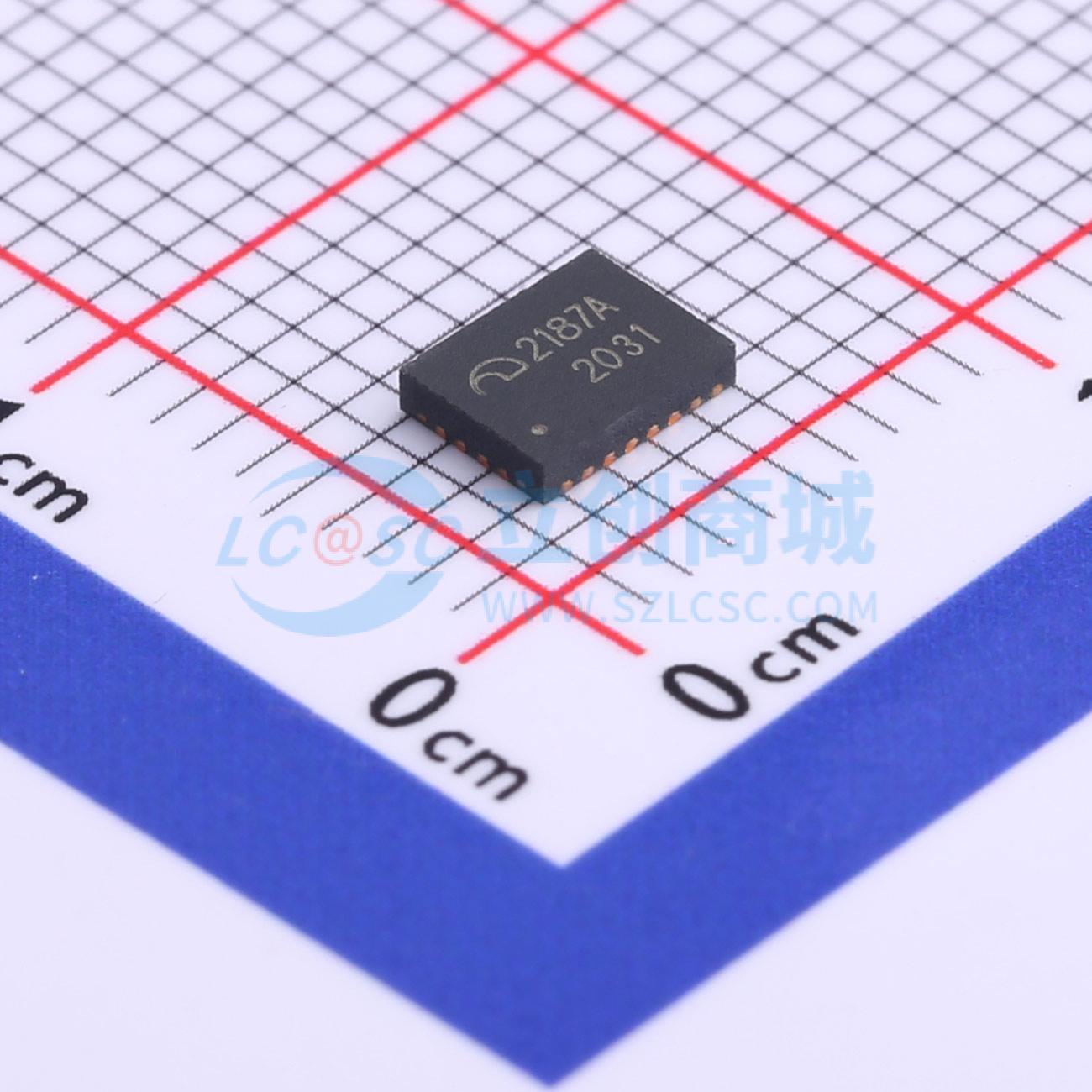

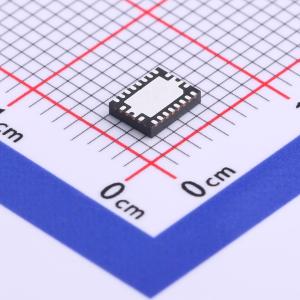

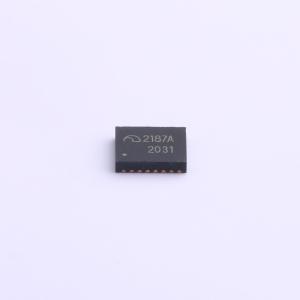

ME2187AN20BG
高效10A同步整流升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2187是一款高功率密度的同步整流升压转换器,集成两个低导通电阻的功率开关来减低导通功率损耗,为便携设备提供高效率、小型化的供电方案。具有2.7～12V的宽输入电压范围,输出电压最高至12.6V,具备10A开关电流能力,可提供30W功率输出。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2187AN20BG
- 商品编号
- C610274
- 商品封装
- DFN-20L(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~12V | |
| 输出电压 | 4.5V~12.6V | |
| 输出电流 | 10A | |
| 开关频率 | 200kHz~2.2MHz；550kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ME2187是一款高功率密度的同步整流升压转换器，集成两个低导通电阻的功率开关来减低导通功率损耗，为便携设备提供高效率、小型化的供电方案。ME2187具有2.7~12 V的宽输入电压范围，输出电压最高至12.6 V，具备10 A开关电流能力，可提供30 W功率输出。 ME2187采用电流模COT控制架构调整输出电压，重载时工作在PWM模式，轻载时可通过MODE pin在PFM模式和FPWM模式之间选择，避免较低的开关频率引起的应用问题，同时可通过外部电阻在200kHz~2.2 MHz之间设定FPWM模式开关频率。ME2187还具有可编程的峰值限流和软启动时间。除此之外，ME2187包含有UVLO、OVP和OTP等保护功能。
商品特性
- 输入电压范围：2.7~12 V
- 输出电压范围：4.5~12.6 V
- 较低的关断电流：1~3 μA
- 较低RDS(ON)的内部开关 (低侧/高侧)：13 mΩ / 16 mΩ
- 效率可达：90% @ VIN = 3.3 V, VOUT = 9 V, IOUT = 3A
- 可调开关频率：200 kHz~2.2 MHz
- 轻载时可选择工作模式：PFM / FPWM
- 可调峰值电流限流
- 可调软启动时间
- 输出过压保护13.4 V
- 过温保护150 °C
应用领域
- 快充移动电源
- 电子烟
- 蓝牙扬声器
- 便携POS终端
