温馨提醒：图片仅供参考，商品以实物为准

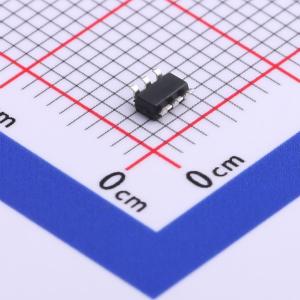

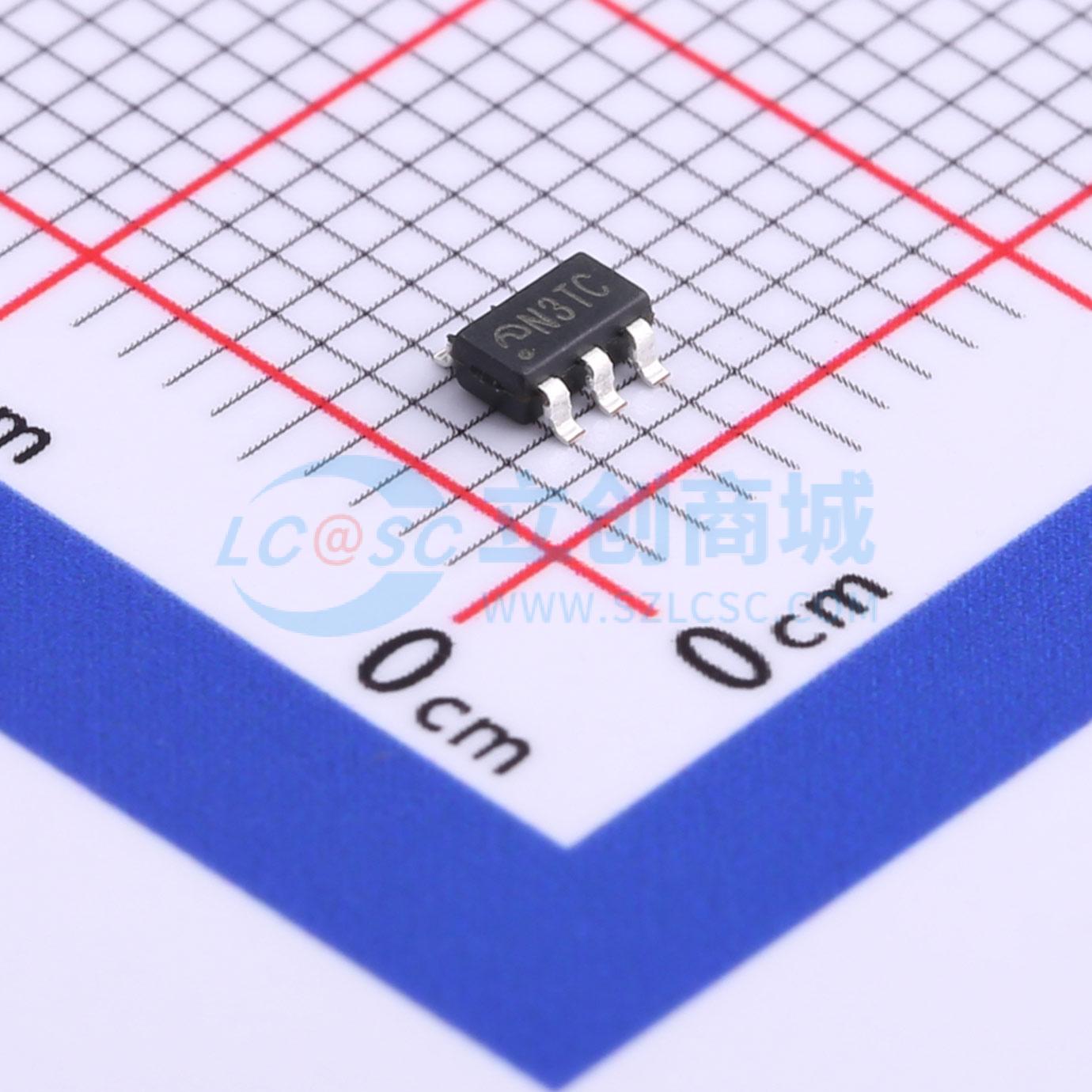

ME2219A36M6G
线性LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2219A36M6G
- 商品编号
- C610279
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 165kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ME2219是一款具有闪光控制功能的PFM DC/DC LED驱动器。芯片内部有PFM DC/DC升压模块和数字逻辑模块。升压模块需要一个电容、一个电感和一个肖特基二极管来构成升压电路，以实现3.6V输出电压。振荡频率为165KHz（典型值）；数字逻辑电路需要另一个电容来实现电路功能切换。有三种工作模式（全亮、半亮和闪光）依次切换。该芯片主要用于带闪光控制的LED驱动器，并且它提供扩展输出电流以提高系统的负载能力。
商品特性
- 输入电压：0.9~4.5V
- 输出电压：3.6V~3.74V
- 负载能力：输入2.4V，无扩展输出电流MOSFET时：400mA；输入2.4V，有扩展输出电流MOSFET时：750mA
- 低启动电压：最大0.9V（输出电流：1mA）
- 具有特殊的切换工作状态功能
- 外部器件仅需：两个电容、一个电感、一个肖特基二极管
应用领域
- 具有切换功能控制的手电筒
