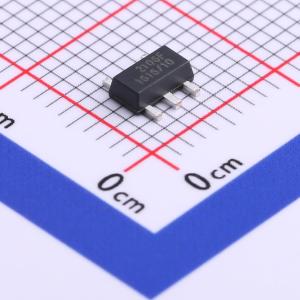

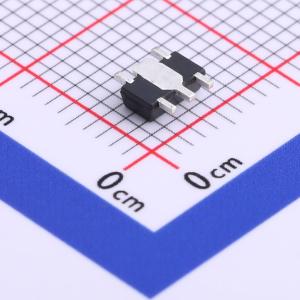

温馨提醒：图片仅供参考，商品以实物为准
ME2106F10P5G
线性LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款用于LED应用的PFM升压DC/DC驱动IC，通过外部电阻，输出电流可达0mA~500mA。使用仅三个外部组件，可构建低纹波、高效率的升压DC/DC转换器。还具备CE（芯片使能）功能，可降低功耗。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2106F10P5G
- 商品编号
- C610277
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 开关频率 | 300kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 拓扑结构 | 升压 | |
| 工作温度 | -20℃~+85℃ | |
| 恒流精度 | 10% |
商品概述
ME2106系列是一款具有恒定电流的PFM升压型DC/DC驱动IC，专为LED应用而设计。通过外部电阻，输出电流可达0mA~500mA。 仅需三个外部元件，ME2106xx即可构成一个低纹波、高效率的升压型DC/DC转换器。此外，它还具备CE（芯片使能）功能，可降低功耗。
商品特性
- 低启动电压：0.8V（输出电流约为1mA时）
- 输出电流范围：0~500mA
- 输出电流精度：±10%
- 仅需电感、电容、肖特基二极管、电阻等少量外部元件
- 高效率：82%（典型值）
应用领域
- 大功率LED电源
- 恒流电源
