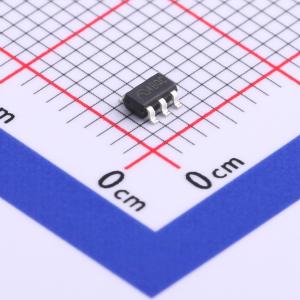

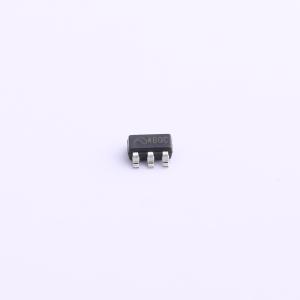

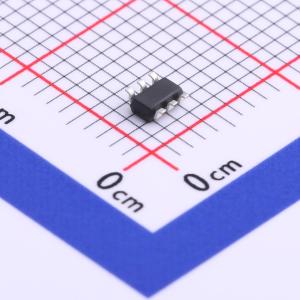

温馨提醒：图片仅供参考，商品以实物为准

ME2135A33M6G

升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2135 是一款低噪声电荷泵升压 DC-DC 转换器，输入电压 1.8V-5.5V，恒定频率 650KHz，可带负载电流高达 250mA，不需要外置电感升压，极少的外部元件（一个 FLY 电容和 VIN 端及 VOUT 的两个旁路电容）及小封装使其具有高集成度、低噪声、低 EMI、低纹波等特点，适用于小型电池电源应用。内部具有热关断功能和输出短路保护功能，软启动电路减小了启动的冲击电流，具有低的关断电流小于 0.1uA 。
品牌名称: MICRONE(南京微盟)
商品型号: ME2135A33M6G
商品编号: C610271
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

ME2135 是一款低噪声电荷泵升压 DC-DC 转换器，输入电压 1.8V - 5.5V，恒定频率 650KHz，可带负载电流高达 250mA，不需要外置电感升压，极少的外部元件（一个 FLY 电容和 VIN 端及 VOUT 的两个旁路电容）及小封装使其具有高集成度、低噪声、低 EMI、低纹波等特点，适用于小型电池电源应用。内部具有热关断功能和输出短路保护功能，软启动电路减小了启动的冲击电流，具有低的关断电流小于 0.1uA 。

商品特性

输出电压精度 ±3%
输入电压范围 1.8V - 5.5V （VO = 3.3V），2.7V - 5.5V （VO = 5.0V）
输出电流高达 250mA（VIN = 3.0V, VO = 3.3V），300mA（VIN = 3.6V, VO = 5.0V）
工作频率 650KHz
关断电流 < 0.1uA
无电感应用
短路保护
软启动

应用领域

白光 LED 驱动
锂电池供电应用
3V 至 5V 转换应用
2AA 电池至 3.3V 转换应用
智能卡读取

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5.5V
	静态电流(Iq)	400uA
	开关频率	650kHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	升压
	输出电压(Vout)	3.3V
	输出电流(Iout)	250mA
