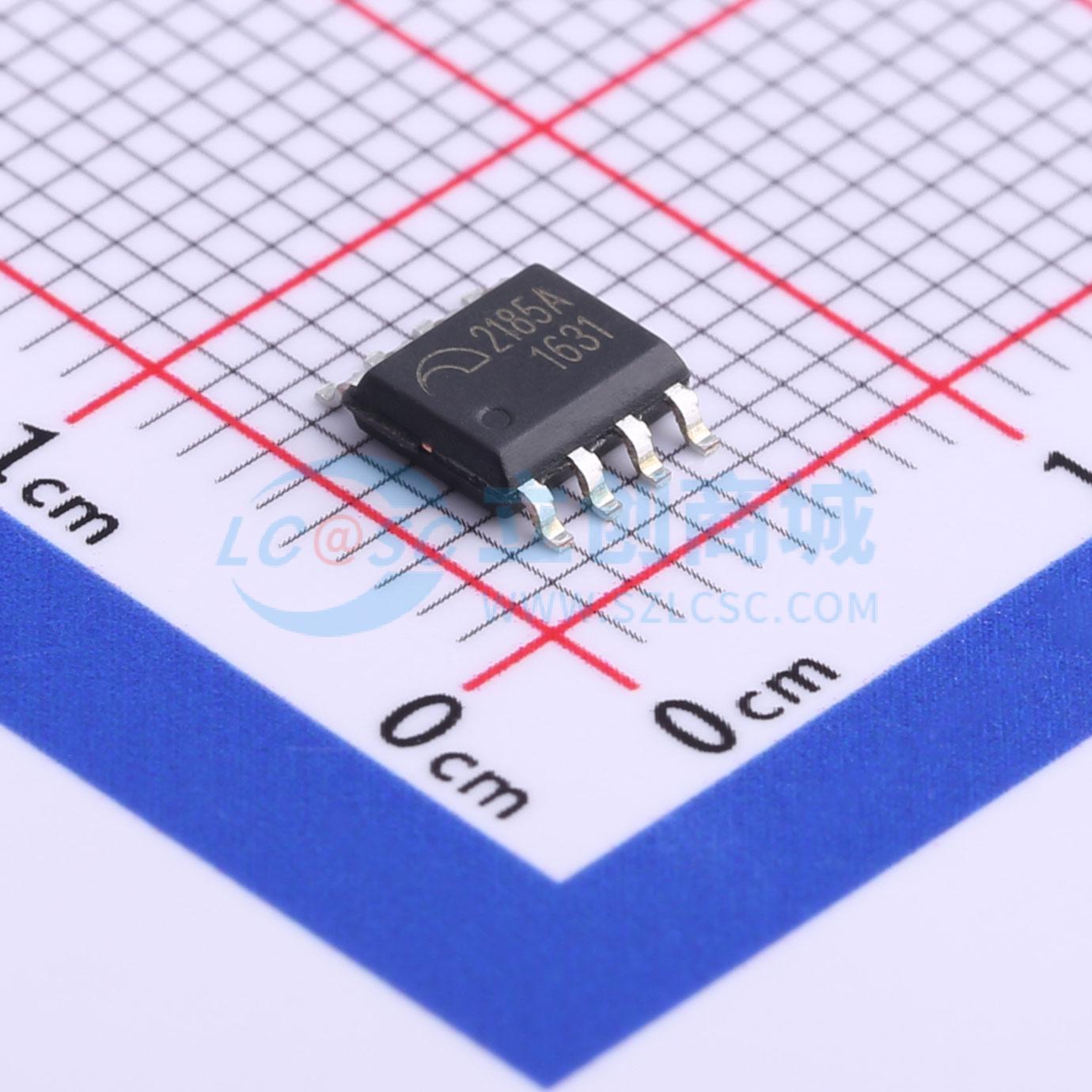

温馨提醒：图片仅供参考，商品以实物为准
ME2185ASPG
高效2A同步升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2185是一款高效率、2A、1.0MHz同步升压DC-DC转换器,适用于需要高效率和高输出电流的应用。它包括参考电压源、振荡电路、误差放大器、相位补偿电路、PWM/PFM开关控制电路和可调输出电流限制电路。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2185ASPG
- 商品编号
- C610265
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.9V~4.4V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ME2185是一款同步、2A、1.0MHz升压型DC-DC转换器，主要由基准电压源、振荡电路、误差放大器、相位补偿电路、PWM/PFM开关控制电路和可调输出限流电路组成。内置低导通电阻N沟道功率MOS和P沟道功率MOS。该产品非常适合需要高效率和高输出电流的应用。
商品特性
- 高效率（高达94%）
- 输入3.3V，输出电流lour = 2A、输出电压VOUT = 5V时，效率高达92.5%
- 输入3.3V，输出电压VOUT = 5V时，保证输出电流2.5A
- 同步且内置P沟道功率MOSFET和N沟道功率MOSFET，无需肖特基二极管
- 振荡器频率：1.0MHz
- 基准电压：1.25V（±2%）
- 输入电压范围：2.9V至4.4V
- 连续输出电流：典型值2.0A（VIN = 3V，VOUT = 5.0V）
- 软启动功能
- 关断功能：最大1.0μA
- 欠压锁定（UVLO）功能
- 限流：可通过使用不同阻值的Rcs进行调节
- 热关断保护：156℃
应用领域
- 移动电源
- 充电宝
- 数码相机
- GPS
- 无线收发器
- 类iPad电脑
- 智能手机
- 便携式手持设备
