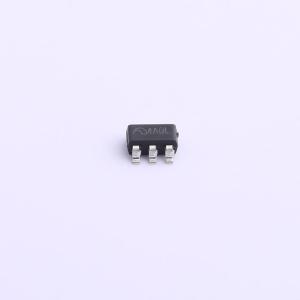

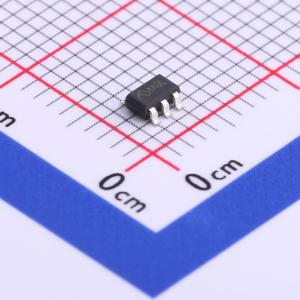

温馨提醒：图片仅供参考，商品以实物为准
ME2135A50M6G
升压DC/DC控制器和转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2135 是一款低噪声电荷泵升压 DC-DC 转换器，输入电压 1.8V-5.5V，恒定频率 650KHz，可带负载电流高达 250mA，不需要外置电感升压，极少的外部元件（一个 FLY 电容和 VIN 端及 VOUT 的两个旁路电容）及小封装使其具有高集成度、低噪声、低 EMI、低纹波等特点，适用于小型电池电源应用。内部具有热关断功能和输出短路保护功能，软启动电路减小了启动的冲击电流，具有低的关断电流小于 0.1uA。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2135A50M6G
- 商品编号
- C610263
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 静态电流(Iq) | 800uA | |
| 能量效率 | 81% | |
| 开关频率 | 650kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 功能类型 | 升压 | |
| 输出电压(Vout) | 4.85V~5.15V | |
| 输出电流(Iout) | 300mA |
商品概述
ME2135 是一款低噪声电荷泵升压 DC-DC 转换器，输入电压 1.8V - 5.5V，恒定频率 650KHz，可带负载电流高达 250mA，不需要外置电感升压，极少的外部元件（一个 FLY 电容和 VIN 端及 VOUT 的两个旁路电容）及小封装使其具有高集成度、低噪声、低 EMI、低纹波等特点，适用于小型电池电源应用。内部具有热关断功能和输出短路保护功能，软启动电路减小了启动的冲击电流，具有低的关断电流小于 0.1uA。
商品特性
- 输出电压精度 ±3%
- 输入电压范围 1.8V - 5.5V （VO = 3.3V）；2.7V - 5.5V （VO = 5.0V）
- 输出电流高达 250mA（VIN = 3.0V, VO = 3.3V）；300mA（VIN = 3.6V, VO = 5.0V）
- 工作频率 650KHz
- 关断电流 < 0.1uA
- 无电感应用
- 短路保护
- 软启动
应用领域
- 白光 LED 驱动
- 锂电池供电应用
- 3V 至 5V 转换应用
- 2AA 电池至 3.3V 转换应用
- 智能卡读取
