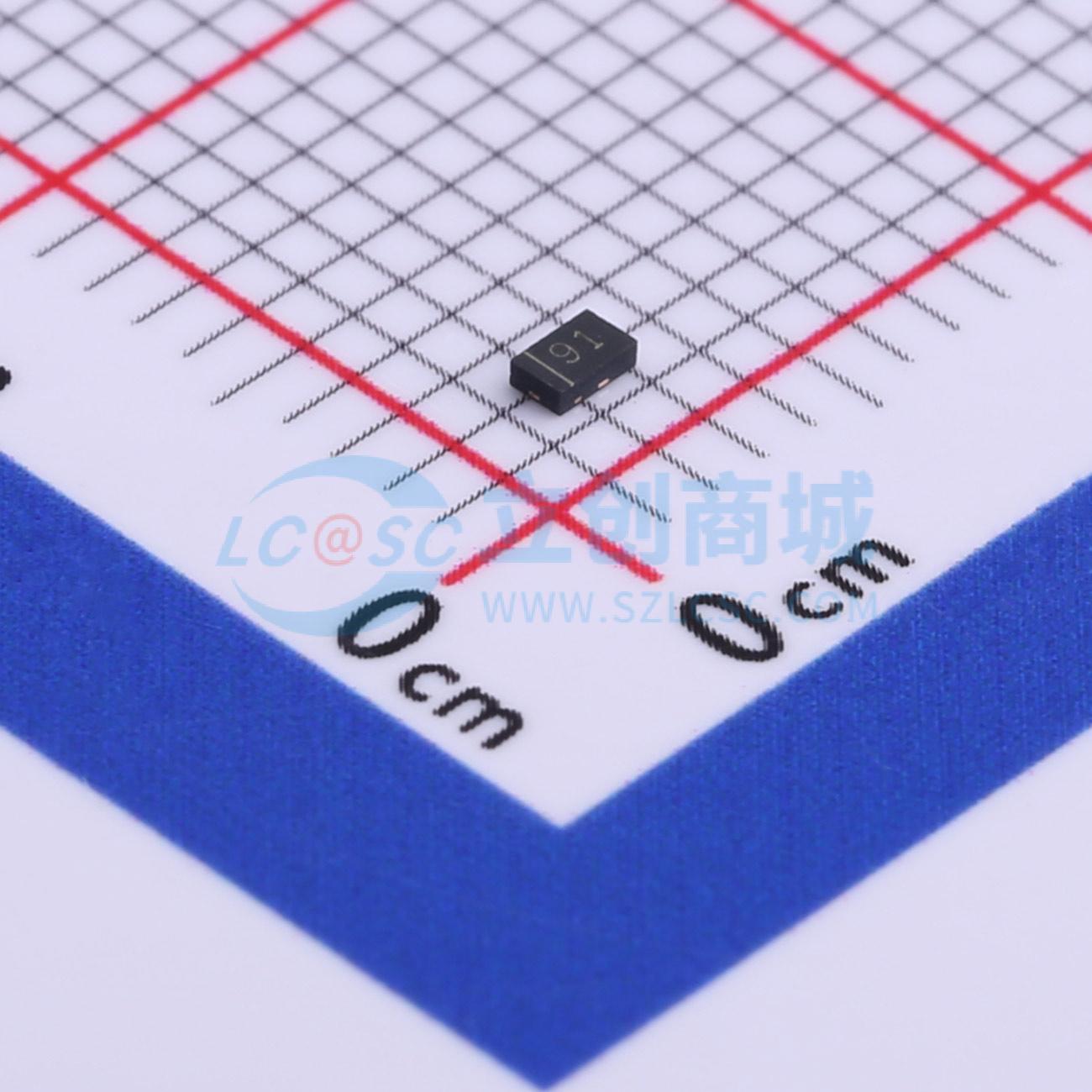

温馨提醒：图片仅供参考，商品以实物为准
PESDU0571P6
单向TVS 5V截止 峰值浪涌电流：125A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDUxx71P6是一款单向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。PESDUxx71P6符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用超小型1.6x1.0x0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使PESDUxx71P6成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU0571P6
- 商品编号
- C610224
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 125A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.875kW@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 650pF |
商品概述
PESDUxx71P6是一款单向TVS二极管，采用先进的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感数据和电源线的理想解决方案。PESDUxx71P6符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用超小型1.6×1.0×0.5mm无铅DFN封装。小巧的尺寸和高ESD浪涌保护能力使PESDUxx71P6成为保护手机、数码相机、音频播放器等众多便携式应用的理想选择。
商品特性
- 小封装：1.6x1.0x0.5 mm
- 保护一条数据或电源线
- 工作电压：3.3V、5V、7V、12V、15V、18V、24V、36V
- 高峰值脉冲电流能力
- 超低钳位电压
- 2引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）80A（5/50ns）
- 符合RoHS标准
应用领域
- 手机及配件
- 电池保护
- USB VBus
- 电源线保护
- 手持便携式应用
