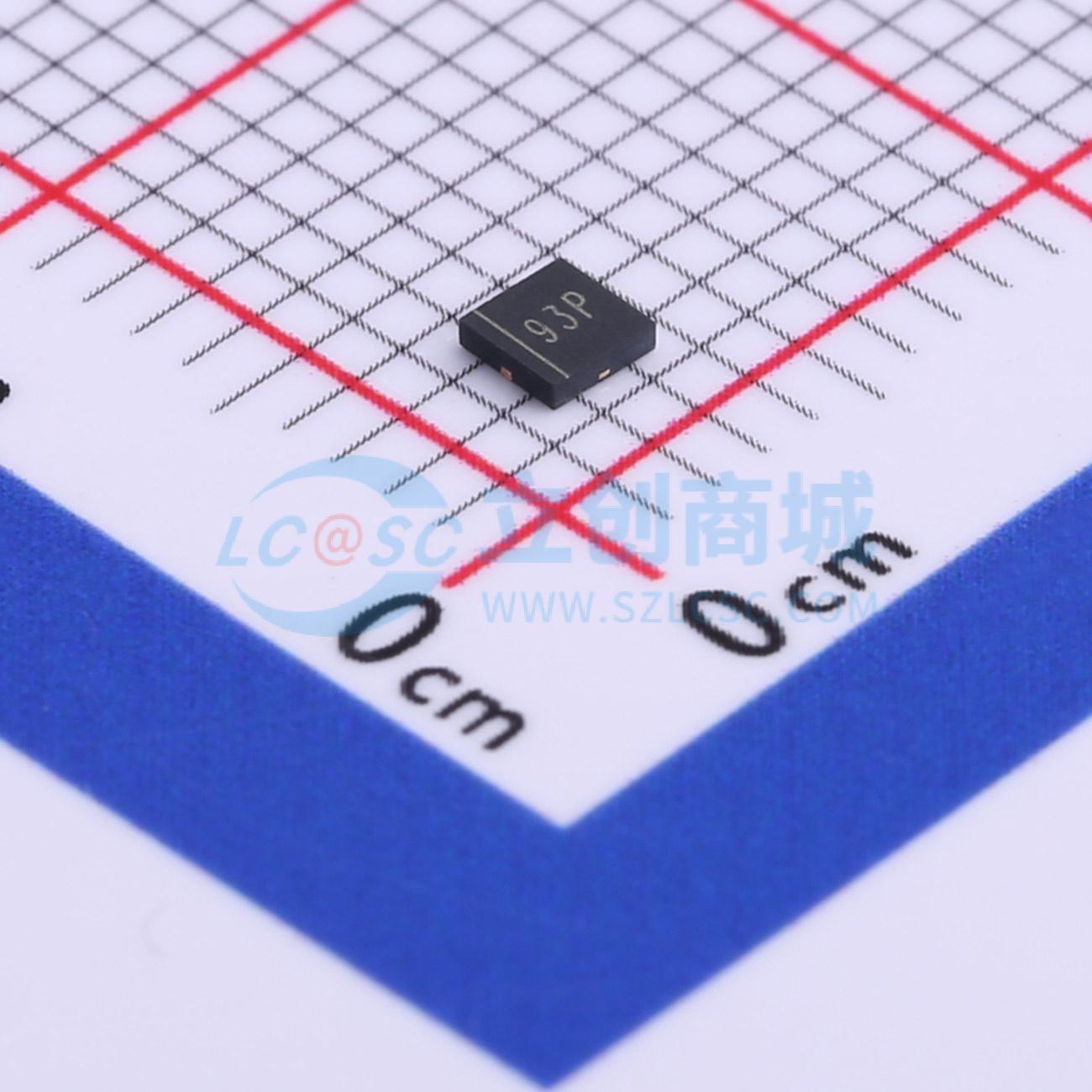

温馨提醒：图片仅供参考，商品以实物为准
PESDU4501P4-3
ESD 4.5V截止 峰值浪涌电流：280A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDU4501P4 - 3是一款高功率瞬态电压抑制器（TVS），响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感线路的理想解决方案。PESDU4501P4 - 3符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用3引脚DFN2020 - 3无铅封装，引脚采用镍钯金（NiPdAu）镀层。每个器件可保护一条线路。小尺寸与高浪涌能力的结合，使其非常适合用于手机、液晶显示器（LCD）、通用串行总线（USB）和多媒体卡接口等应用。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU4501P4-3
- 商品编号
- C610238
- 商品封装
- DFN2020-3(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 280A@8/20us | |
| 峰值脉冲功率(Ppp) | 5.6kW@8/20us | |
| 击穿电压 | 4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 680pF |
商品概述
PESDU4501P4 - 3是一款高功率瞬态电压抑制器（TVS），响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感线路的理想解决方案。PESDU4501P4 - 3符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用3引脚DFN2020 - 3无铅封装，引脚采用镍钯金（NiPdAu）镀层。每个器件可保护一条线路。小尺寸与高浪涌能力的结合，使其非常适合用于手机、液晶显示器（LCD）、通用串行总线（USB）和多媒体卡接口等应用。
商品特性
- 5600W峰值脉冲功率（8/20μs）
- 低工作电压：4.5V
- 超低钳位电压
- 单电源线保护
- 符合以下标准：IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV IEC 61000 - 4 - 5（雷击）280A（8/20μs）
- 符合RoHS标准
应用领域
- 电源管理
- 工业应用
- 电源保护
