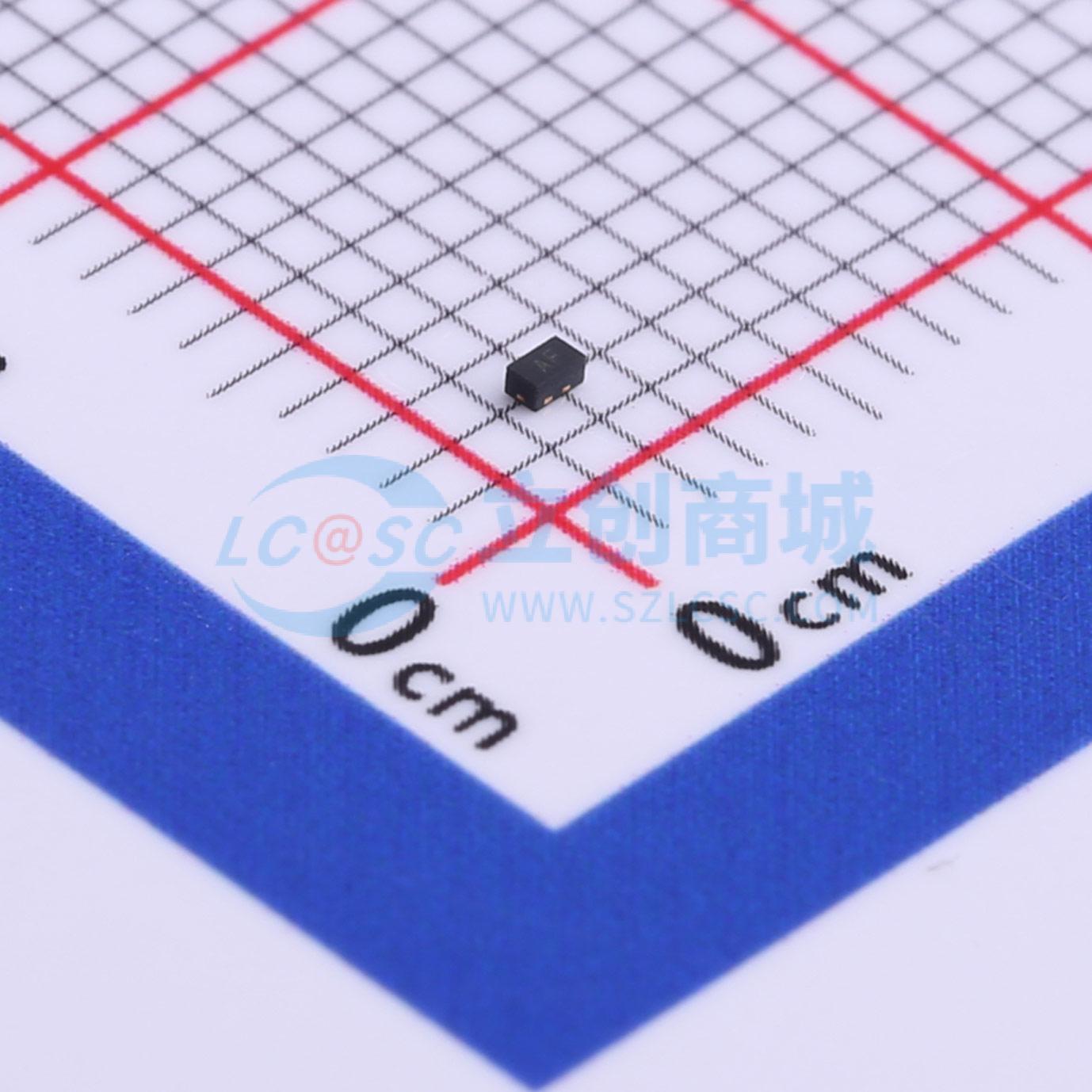

温馨提醒：图片仅供参考，商品以实物为准
PESDU1261P1
双向TVS 12V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDU1261P1是12V双向TVS二极管，提供快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。PESDU1261P1符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均为±30kV。它采用超小型无铅DFN1006-2封装。小尺寸和高ESD保护使PESDU1261P1成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU1261P1
- 商品编号
- C610227
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 7pF |
