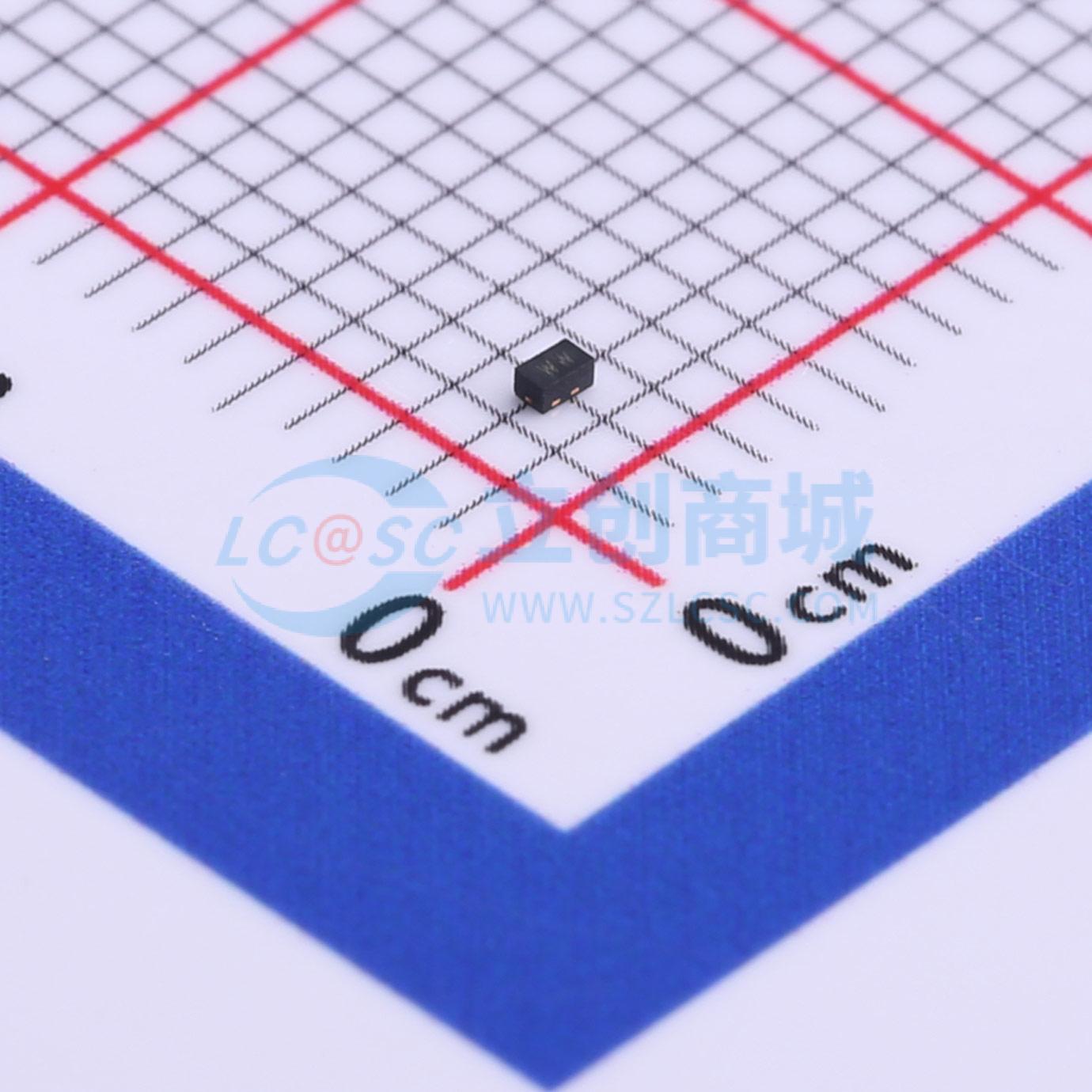

温馨提醒：图片仅供参考，商品以实物为准
PESDU3361P1
双向ESD 3.3V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDU3361P1是双向瞬态电压抑制（TVS）二极管，响应速度快、电容极低且静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型1.0x0.6x0.5mm无铅DFN封装。其尺寸小、电容极低，是保护手机、数码相机、音频播放器、数据接口及其他众多便携式应用的理想之选。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU3361P1
- 商品编号
- C610237
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
PESDU3361P1是双向瞬态电压抑制（TVS）二极管，响应速度快、电容极低且静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型1.0x0.6x0.5mm无铅DFN封装。其尺寸小、电容极低，是保护手机、数码相机、音频播放器、数据接口及其他众多便携式应用的理想之选。
商品特性
- 超小型封装：1.0x0.6x0.5mm
- 保护一条数据或电源线
- 每线（tp = 8/20μs）450瓦峰值脉冲功率
- 超低泄漏：纳安（nA）级
- 工作电压：3.3V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）30A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
