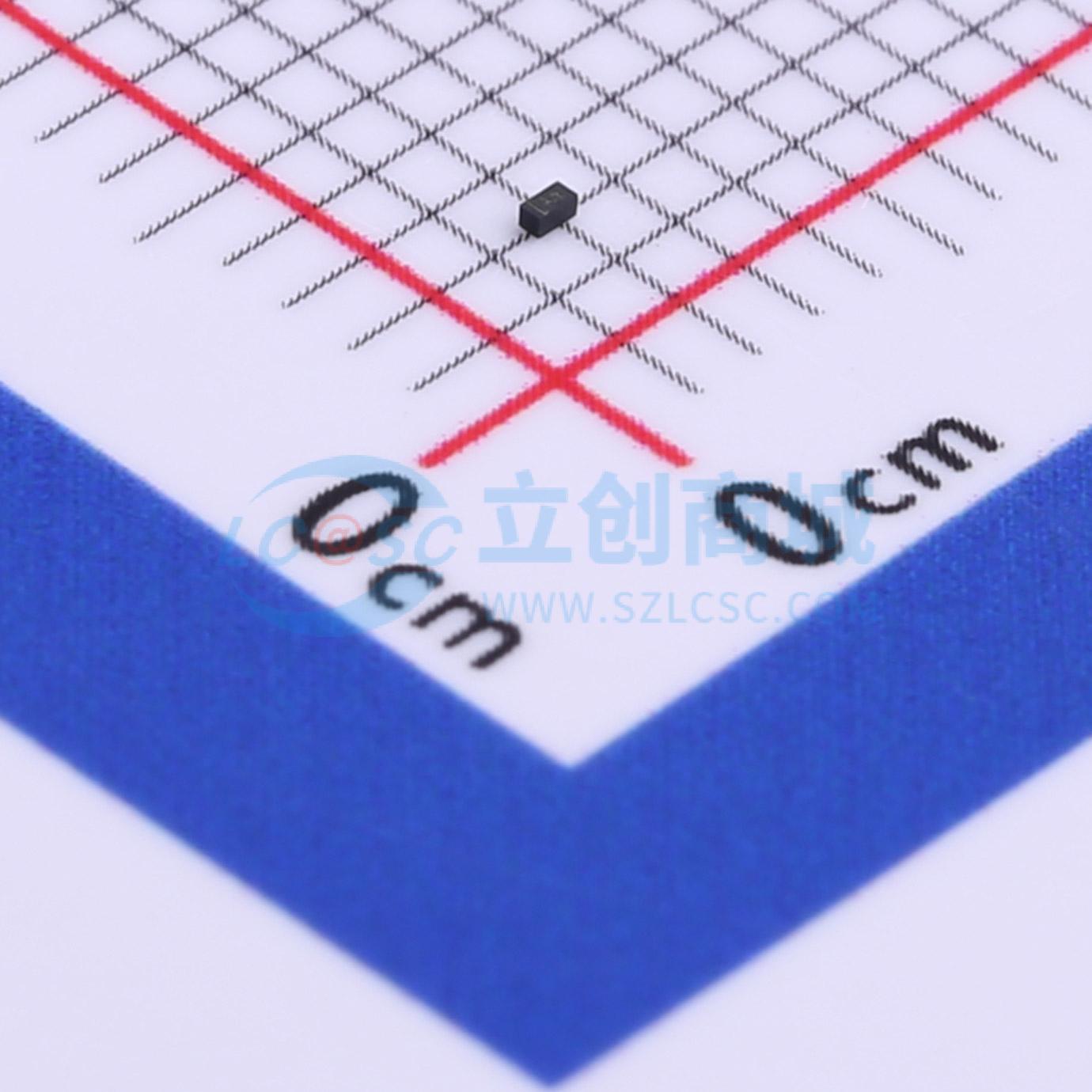

温馨提醒：图片仅供参考，商品以实物为准
PESDU3321P0
1 线超小型双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDU3321P0是一款双向瞬态电压抑制（TVS）二极管，响应速度快，静电放电（ESD）钳位电压低，是保护电压敏感数据的理想选择。该器件符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型0.6x0.3x0.3mm无铅DFN封装。超小尺寸和高ESD保护能力使PESDU3321P0成为替代0201尺寸多层压敏电阻（MLV）的理想选择，可用于保护手机、数码相机、音频播放器等众多便携式设备。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU3321P0
- 商品编号
- C610236
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7.5pF |
商品概述
PESDU3321P0是一款双向瞬态电压抑制（TVS）二极管，响应速度快，静电放电（ESD）钳位电压低，是保护电压敏感数据的理想选择。该器件符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30kV。它采用超小型0.6x0.3x0.3mm无铅DFN封装。超小尺寸和高ESD保护能力使PESDU3321P0成为替代0201尺寸多层压敏电阻（MLV）的理想选择，可用于保护手机、数码相机、音频播放器等众多便携式设备。
商品特性
- 超小封装：0.6x0.3x0.3mm
- 极低电容
- 保护一条数据或电源线
- 超低泄漏电流：纳安（nA）级
- 工作电压：3.3V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000-4-5（雷击）7A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
