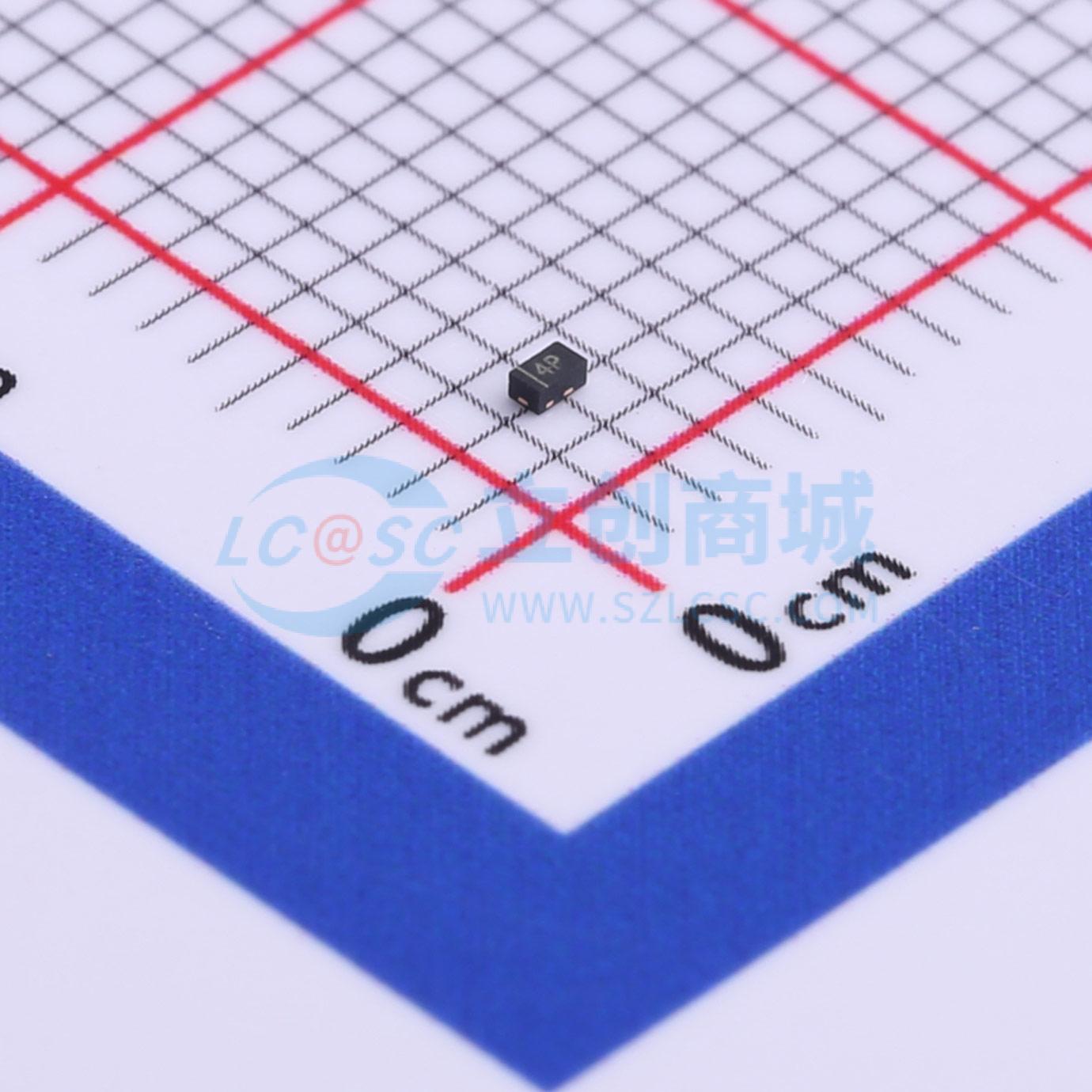

温馨提醒：图片仅供参考，商品以实物为准
PESDU2401P1
单向ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDU2401P1是一款24V单向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。PESDU2401P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用超小型1.0x0.6x0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使PESDU2401P1成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU2401P1
- 商品编号
- C610232
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 击穿电压 | 27V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
PESDU2401P1是一款24V单向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。PESDU2401P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用超小型1.0x0.6x0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护能力使PESDU2401P1成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- 超小型封装：1.0x0.6x0.5mm
- 保护一条数据或电源线
- 超低泄漏：纳安级
- 工作电压：24V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）5A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
