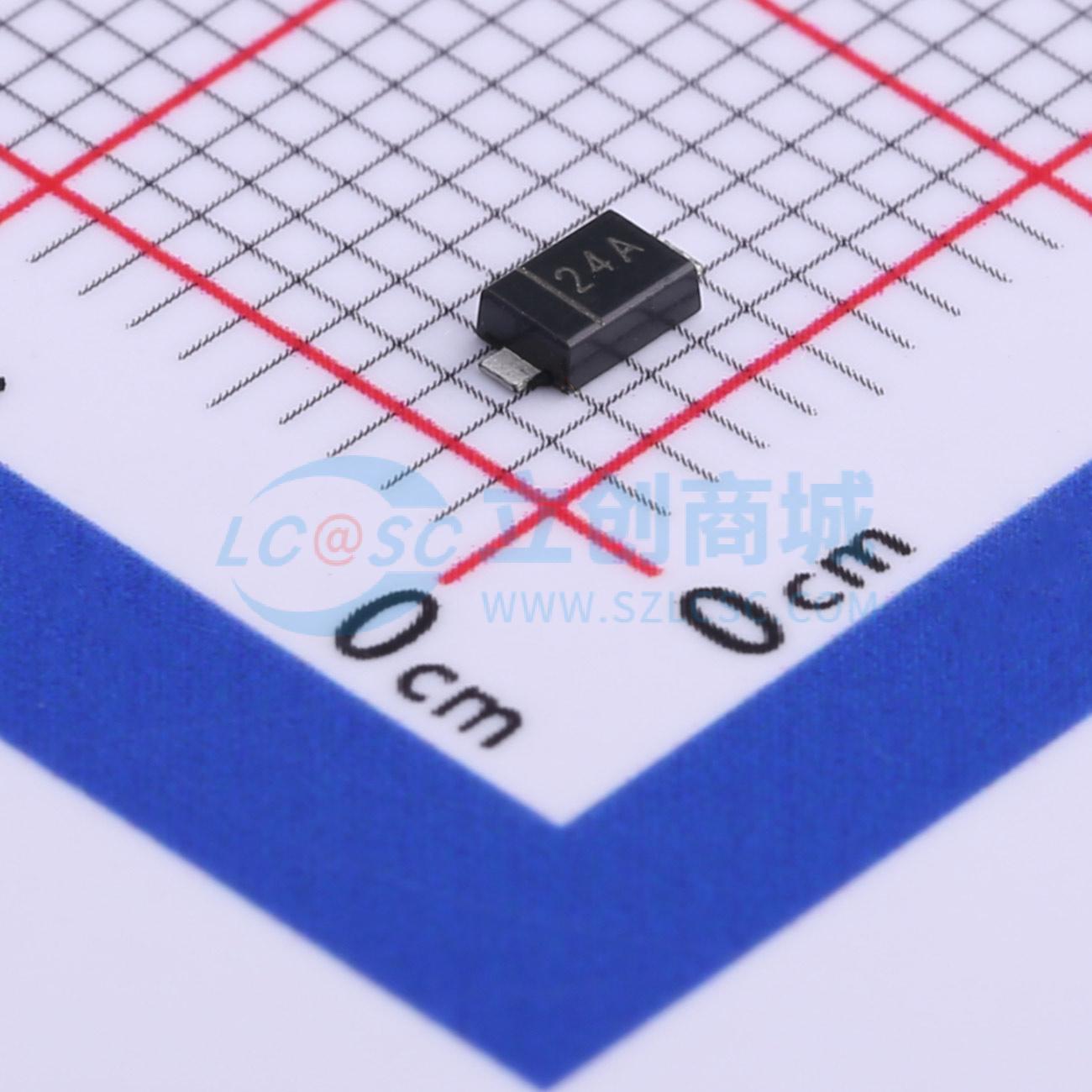

温馨提醒：图片仅供参考，商品以实物为准
PESDU2471D1FT
单向TVS 24V截止 峰值浪涌电流：200A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDU2471D1FT是一款单向瞬态电压抑制（TVS）二极管，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用SOD - 123FL无铅封装。小尺寸和高ESD/浪涌保护能力使PESDU2471D1FT成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- PESDU2471D1FT
- 商品编号
- C610233
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 200A@8/20us | |
| 峰值脉冲功率(Ppp) | 7.4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 25V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 590pF |
商品概述
PESDU2471D1FT是一款单向瞬态电压抑制（TVS）二极管，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用SOD - 123FL无铅封装。小尺寸和高ESD/浪涌保护能力使PESDU2471D1FT成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
商品特性
- 保护一条数据或电源线
- 低工作电压：24V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）200A（8/20μs）
- 符合RoHS标准
应用领域
- 快速充电电池充电器
- 电源管理系统
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
