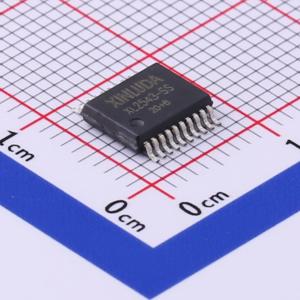

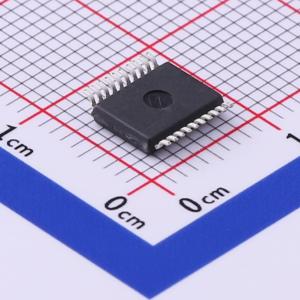

XL2543-SS

XL2543 和 XD2543 是 12 位、开关电容、逐次逼近型模数转换器。每个器件有三个控制输入 [片选 (CS)、输入输出时钟和地址输入 (DATA INPUT)]，旨在通过串行三态输出与主处理器或外设的串行端口进行通信。该器件支持主机进行高速数据传输。

除了高速转换和多功能控制能力外，该器件还集成了一个片上 14 通道多路复用器，可选择 11 个输入中的任意一个或三个内部自测试电压中的任意一个。采样和保持功能是自动的。转换结束时，转换结束 (EOC) 输出变为高电平，表明转换完成。该器件中的转换器具有差分高阻抗参考输入，便于进行比例转换、缩放，并使模拟电路与逻辑和电源噪声隔离。开关电容设计可在整个工作温度范围内实现低误差转换。

• 12 位分辨率 A/D 转换器
• 整个工作温度范围内转换时间为 10 μs
• 11 个模拟输入通道
• 3 种内置自测试模式
• 内置采样和保持功能
• 线性误差……最大 1 LSB
• 片上系统时钟
• 转换结束输出
• 单极性或双极性输出操作（相对于 1/2 施加的参考电压为带符号二进制）
• 可编程 MSB 或 LSB 优先
• 可编程掉电
• 可编程输出数据长度
• CMOS 技术
• 提供应用报告
