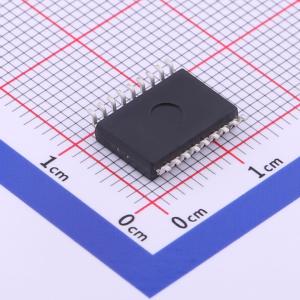

温馨提醒：图片仅供参考，商品以实物为准
XL2515
带SPI接口的独立CAN控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 控制器 协议类别：CAN总线
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2515
- 商品编号
- C609744
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN控制器 | |
| 类型 | CAN控制器 | |
| 数据速率 | 1Mbps | |
| 工作电流 | 10mA | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 静态电流 | 5uA | |
| 通信接口 | SPI | |
| 功能特性 | 单次发送模式；低功耗模式 |
商品概述
XL2515是一款独立的控制器局域网(CAN)控制器，实现了CAN 2.0B版本规范。该控制器能够同时发送和接收标准及扩展数据帧以及远程帧。它配备了两个接收屏蔽寄存器和六个接收过滤器，用于过滤不需要的信息，从而最大限度地减轻主微控制器(MCU)的工作负载。XL2515通过标准串行外设接口(SPI)与微控制器(MCU)连接。
商品特性
- 采用低功耗CMOS技术
- 工作电压范围2.7V至5.5V
- 典型工作电流5 mA
- 典型待机电流1 μA（睡眠模式）
- 支持最高1 Mb/s速率的CAN V2.0B协议
- 数据域长度支持0至8字节
- 支持标准和扩展数据帧及远程帧
- 配备两个具有优先级消息存储功能的接收缓冲区
- 六个29位过滤器
- 两个29位屏蔽寄存器
- 提供帧起始(SOF)信号用于监控，可用于基于时隙的协议和/或总线诊断以检测早期总线退化
- 高速SPI接口（10 MHz），支持SPI模式0,0和1,1
- 单次发送模式确保消息仅尝试发送一次
- 带可编程预分频器的时钟输出引脚，可用作其他器件的时钟源
- 请求发送(RTS)输入引脚可单独配置为：每个发送缓冲区的传输请求控制引脚，或通用输入引脚
- 具有可选使能功能的中断输出引脚
- 三个具有优先级和终止功能的发送缓冲区
- 对标准数据帧的前两个数据字节进行数据字节过滤
- 缓冲区满输出引脚可配置为：每个接收缓冲区的中断输出，或通用输出
- 工作温度范围：工业级(I)：-40°C至+85°C
应用领域
- 汽车系统
- 工业自动化
- 医疗设备
- 楼宇自动化
- 消费电子
