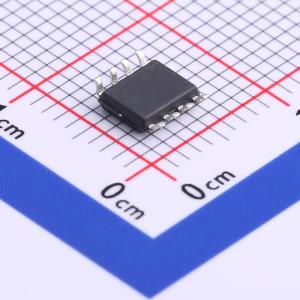

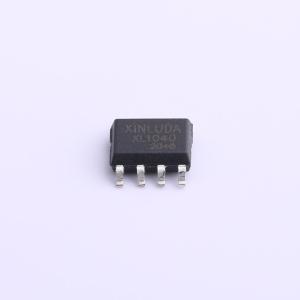

温馨提醒：图片仅供参考，商品以实物为准
XL1040
XL1040 CAN总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL1040是CAN协议控制器与物理总线之间的接口芯片，适用于高速应用，最高可达1 Mbps。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL1040
- 商品编号
- C609748
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 20uA |
商品概述
XL1040是控制器局域网（CAN）协议控制器与物理总线之间的接口。它主要用于乘用车中高达1 MBaud的高速应用。该器件为总线提供差分发送能力，为CAN控制器提供差分接收能力。 XL1040是CAN协议控制器与物理总线之间的接口芯片，可用于卡车、公交车、轿车、工业控制等领域。它的传输速率可达1Mbps，具备在总线和CAN协议控制器之间传输差分信号的能力，并且完全符合“ISO 11898”标准。
商品特性
- 完全兼容ISO 11898标准
- 高速（高达1 MBaud）
- 具有通过总线远程唤醒功能的极低电流待机模式
- 具有高共模范围的差分接收器，用于电磁抗扰度（EMI）
- 未供电状态下收发器与总线断开连接（零负载）
- 至少可连接110个节点
- 发送数据（TXD）显性超时功能
- 总线引脚具备针对汽车环境瞬态的保护功能
- 具备热保护功能
- 工作电压范围：VCC = 5V ± 10%
应用领域
- 汽车电子
- 点对点和点对多点通信
- 工业控制自动化
- 安全系统
- 智能仪表
- 道路交通控制自动化
- 楼宇自动化系统
- 串行服务器
- 电平转换器
