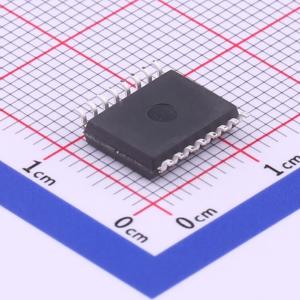

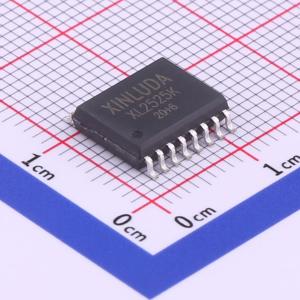

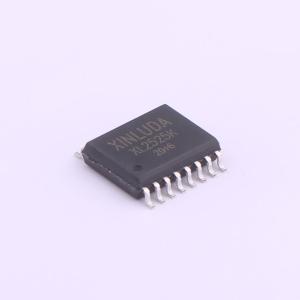

XL2525K
8V~35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能类型：升降压型 同步整流：是 输出通道数：2 拓扑结构：全桥；半桥；推挽；反激；升压式；正激 输入电压：8V~35V 开关频率：400kHz 占空比(最大值)：49% @(TA) 稳压脉宽调制器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2525K
- 商品编号
- C609752
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~35V | |
| 开关频率 | 100Hz~400kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压保护(UVP)；软启动 | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
XL3525系列脉冲宽度调制器集成电路旨在设计各类开关电源时提供更高的性能并减少外部元件数量。片上+5.1V参考电压经过调整，精度为±1%，误差放大器的输入共模范围包含参考电压，无需外部电阻。振荡器的同步输入允许多个单元同步，或使单个单元与外部系统时钟同步。CT和放电端子之间的单个电阻可实现宽范围的死区时间调整。
这些器件还具有内置软启动电路，仅需一个外部定时电容。关断端子可控制软启动电路和输出级，通过PWM锁存器实现脉冲关断时的瞬时关断，以及在较长关断命令下的软启动循环。这些功能还由欠压锁定控制，当输入电压低于正常值时，该锁定电路可使输出关闭，并使软启动电容放电。该锁定电路包含约500mV的迟滞，以实现无抖动运行。这些PWM电路的另一个特点是比较器后有一个锁存器。一旦PWM脉冲因任何原因终止，输出将在整个周期内保持关闭。锁存器在每个时钟脉冲时复位。输出级为图腾柱设计，能够提供或吸收超过200mA的电流。XL3525K输出级采用或非逻辑，关断状态下输出为低电平。
商品特性
- 8至35V工作电压
- 5.1V参考电压，精度为±1%
- 100Hz至500KHz振荡器范围
- 独立的振荡器同步端子
- 可调死区时间控制
- 逐脉冲关断
- 带迟滞的输入欠压锁定
- 锁存式PWM，防止多脉冲
- 双源/漏输出驱动器
