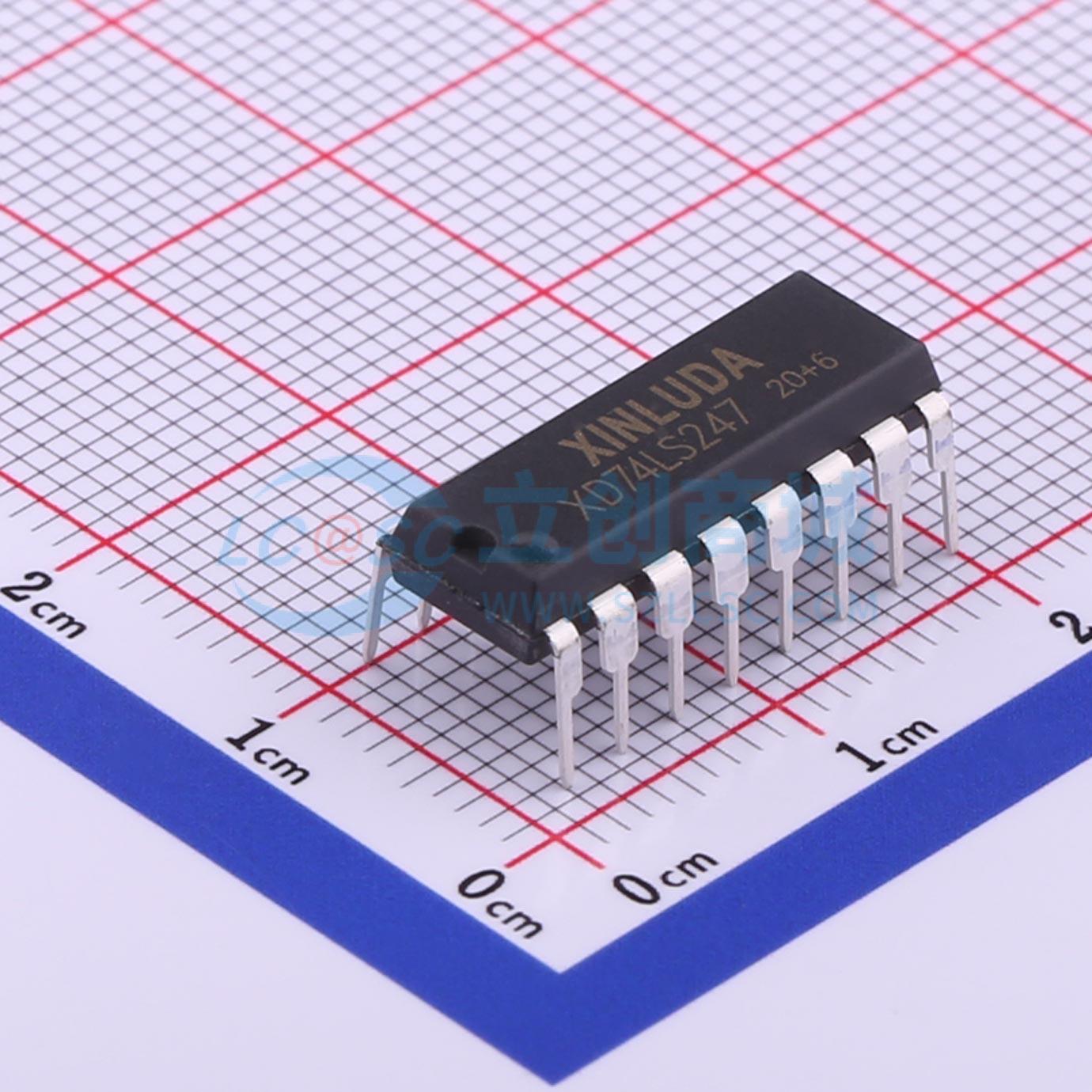

XD74LS247

LS247 和 LS248 在电气和功能上与 XD74LS47 和 XD74LS48 分别相同，并且具有与其对应型号相同的引脚分配。它们可以在当前或未来的设计中互换使用，为设计人员提供两种指示字体之间的选择。LS247 和 LS248 将 6 和 9 带有尾部。所有其他字符的构成，包括超过九的 BCD 输入的显示模式，是相同的。LS247 具有为直接驱动指示器而设计的低电平有效输出，而 LS248 具有用于驱动灯缓冲器的低电平有效输出。所有电路都具有完整的级联消隐输入/输出控制和一个灯测试输入。以下显示了段标识和由此产生的显示。超过 9 的 BCD 输入计数显示的模式是唯一的符号，用于验证输入条件。

所有这些电路都包含自动前导和/或尾随边缘零消隐控制（RBI 和 RBO）。这些类型的灯测试（LT）可以在 BI/RBO 节点处于高电平时随时执行。所有类型都包含一个覆盖消隐输入（B），可用于通过脉冲来控制灯光强度或抑制输出。输入和输出与 TTL 逻辑输出完全兼容。
