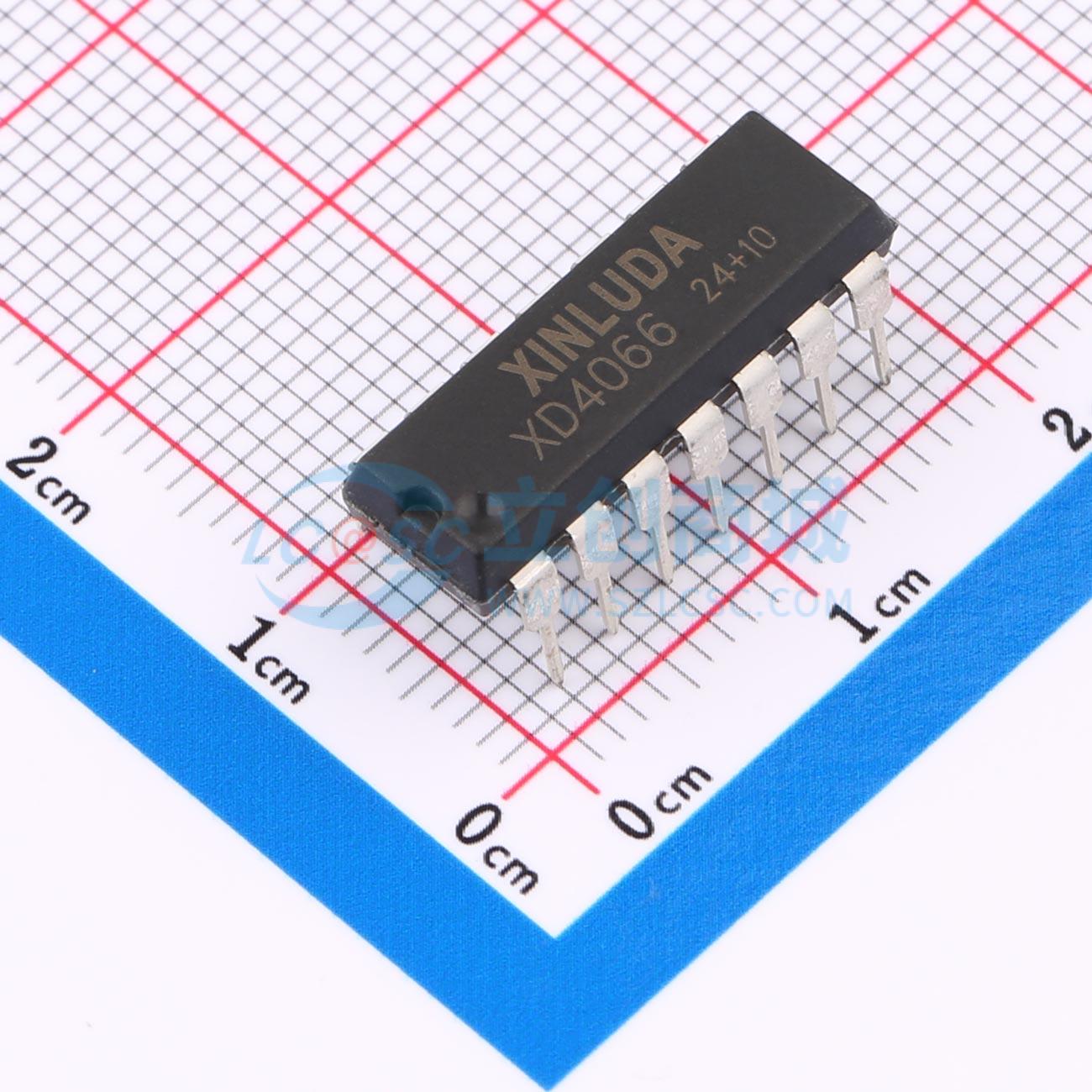

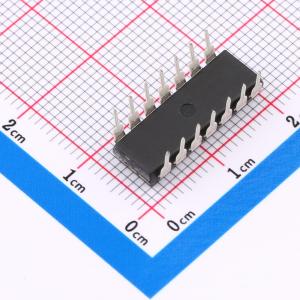

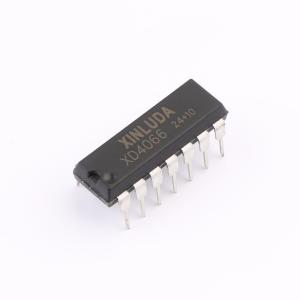

XD4066
四路单刀单掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 接口 - 模拟开关，多路复用器，多路分解器 4 电路 IC 开关 1：1 155 欧姆
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD4066
- 商品编号
- C609776
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 80Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 5ns | |
| 功能特性 | 双向模拟通道 |
商品概述
XD4066是一款四通道双向开关，用于模拟或数字信号的传输或复用。它具有极低的“导通”电阻，并且在输入信号范围内“导通”电阻相对恒定。
商品特性
- 宽电源电压范围3V至15V
- 高抗噪性0.45VDD（典型值）
- 宽范围的数字和±7.5V峰值模拟开关
- 15V工作时的“导通”电阻为80Ω
- 在15V信号输入下，匹配的“导通”电阻△RON = 5Ω（典型值）
- 在峰峰值信号范围内“导通”电阻平坦
- 高“导通”/“关断”输出电压比65dB（典型值），f = 10kHz，RL = 10kΩ
- 控制线偏置：开关导通（逻辑1），VC = VDD；开关关断（逻辑0），VC = VSS
- 高度线性，0.1%失真（典型值），fis = 1kHz，Vis = 5Vp - p'，VDD - VSS = 10V，RL = 10kΩ
- 极低的“关断”开关泄漏电流0.1nA（典型值），VDD - VSS = 10V，TA = 25°C
- 极高的控制输入阻抗10^12Ω（典型值）
- 开关间的低串扰-50dB（典型值），fis = 0.9MHz，RL = 1kΩ
- 开关“导通”时的频率响应为40MHz（典型值）
应用领域
- 模拟信号切换/复用
- 信号选通
- 静噪控制
- 斩波器
- 调制器/解调器
