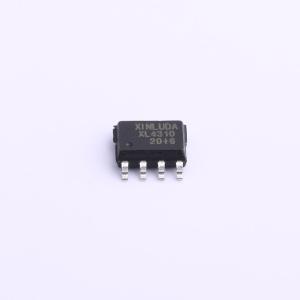

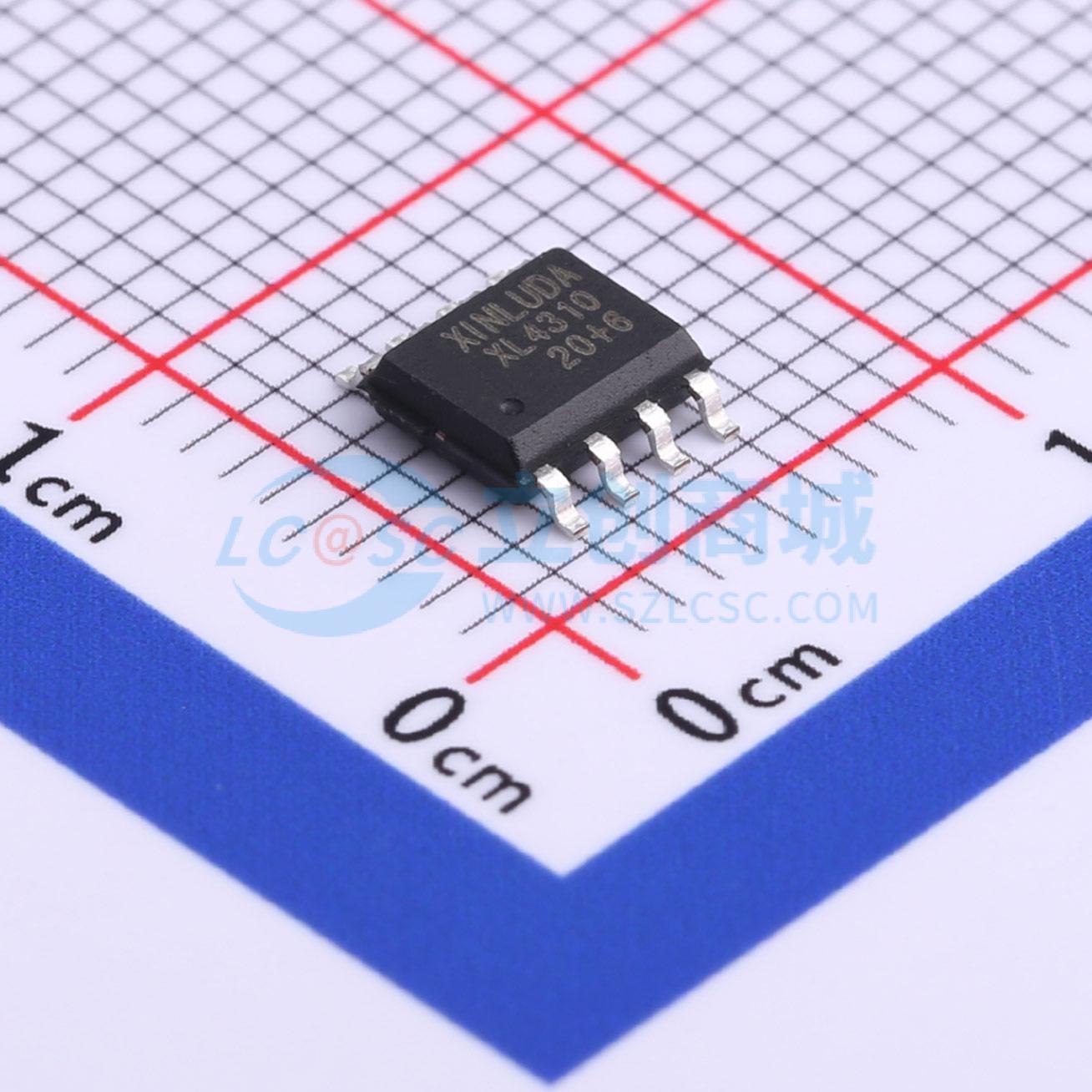

XL4310
双运算放大器和电压基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL4310是一款单片集成电路，专门用于调节开关式电池充电器和电源的输出电流与电压水平。该器件包含两个运算放大器和一个2.5V精密并联电压基准源。运算放大器1用于电压控制，其同相输入端在内部连接到并联稳压器的输出端
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL4310
- 商品编号
- C609747
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 2nA | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源 | 3V~36V |
商品概述
XL4310是一款单片集成电路，专门用于调节开关电池充电器和电源的输出电流和电压水平。 该器件包含两个运算放大器和一个2.5V精密并联电压基准。运算放大器1用于电压控制，其同相输入端内部连接到并联稳压器的输出。运算放大器2用于电流控制，两个输入端均未连接。该集成电路为电源转换器设计人员提供了一种控制解决方案，其特点是提高了精度，同时相应降低了系统复杂度和成本。
商品特性
- 输入失调电压：0.5mV
- 电源电流：在5.0V电源电压下，每个运算放大器为75μA
- 单位增益带宽：1MHz
- 输出电压摆幅：0至VCC - 1.5V
- 电源电压范围：3至36V
应用领域
- 电池充电器开关电源
- XL4310在恒流恒压充电器中的应用
