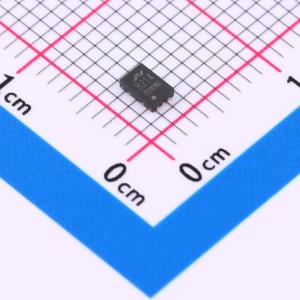

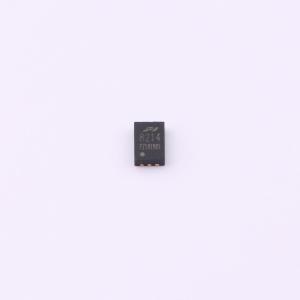

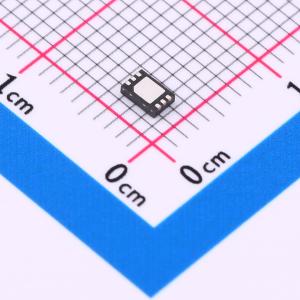

温馨提醒：图片仅供参考，商品以实物为准
FH8214
1个P沟道 耐压:30V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，提供出色的RDS(ON)和低栅极电荷。针对需要广泛栅极驱动电压额定值的电源管理应用进行了优化。
- 品牌名称
- 鑫飞宏
- 商品型号
- FH8214
- 商品编号
- C5453920
- 商品封装
- DFN2x3-6L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 13mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 800mV | |
| 输入电容(Ciss) | 2.353nF | |
| 反向传输电容(Crss) | 253pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
FH8214采用先进的沟槽技术,可提供出色的RDS(ON)和低栅极电荷。它针对需要宽范围栅极驱动电压额定值的电源管理应用进行了优化。
商品特性
- VDS = -30V,ID = -11A
- RDS(ON) < 13mΩ(典型值)@ VGS = -10V
- RDS(ON) < 17mΩ(典型值)@ VGS = -4.5V
- RDS(ON) < 21mΩ(典型值)@ VGS = -2.5V
- 高功率和电流处理能力
- SMD封装(DFN2*3-6L)
应用领域
- 低开关DC-DC转换器
- 锂离子电池保护
- 便携式/台式电脑的电源管理
