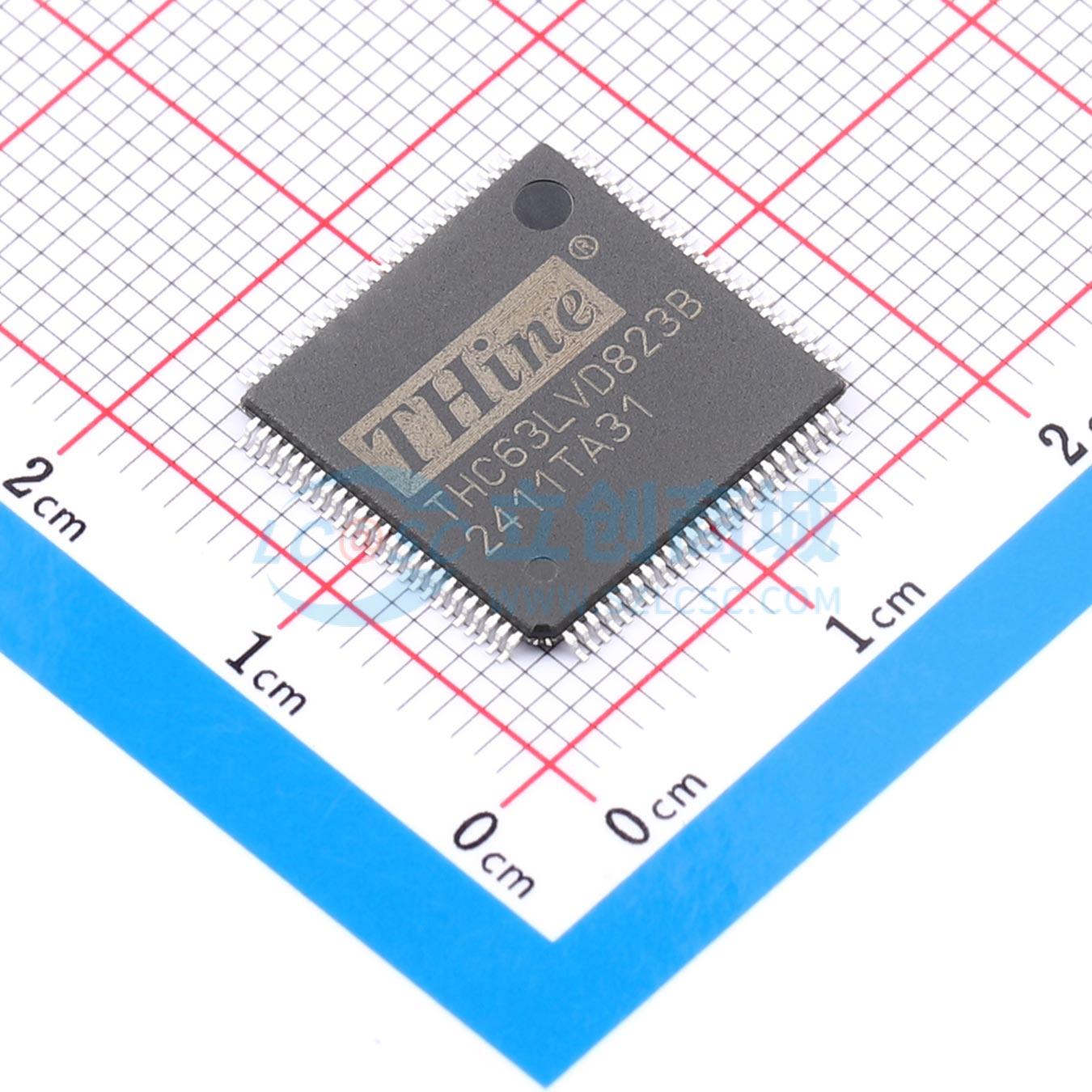

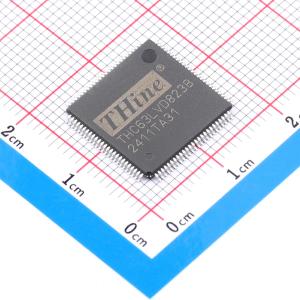

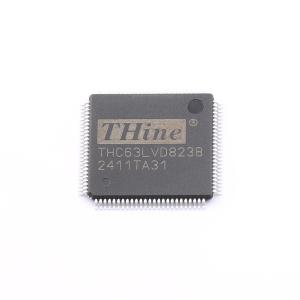

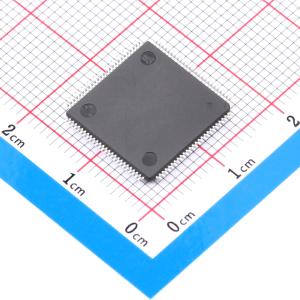

THC63LVD823B
160MHz 51Bits LVDS 发送器
- 描述
- 支持单链路和双链路传输，适用于TV信号（480p-1080p）和PC信号（VGA-QXGA），TTL/CMOS输入频率范围为10-160MHz，LVDS输出频率范围为20-160MHz。
- 品牌名称
- THine
- 商品型号
- THC63LVD823B
- 商品编号
- C5453937
- 商品封装
- TQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 4.191198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | - | |
| 数据速率 | 1.12Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 160MHz | |
| 工作电压 | 3.3V | |
| 工作温度 | -20℃~+70℃ |
商品概述
THC63LVD823B 发射器旨在支持主机与平板显示器之间的单链路传输，以及主机与平板显示器之间高达 1080p/QXGA 分辨率的双链路传输。 THC63LVD823B 将 51 位的 CMOS/TTL 数据转换为 LVDS（低压差分信号）数据流。发射器可通过专用引脚对上升沿或下降沿时钟进行编程。在双链路模式下，传输时钟频率为 160MHz 时，每个 LVDS 通道以 1.12Gbps 的有效速率传输 51 位 RGB 数据。
商品特性
- 宽点时钟范围，适用于电视信号（480p - 1080p）和 PC 信号（VGA - QXGA）
- TTL/CMOS 输入：10 - 160MHz
- LVDS 输出：20 - 160MHz
- PLL 无需外部组件
- 灵活的输入/输出模式
- 单/双 TTL 输入，单/双 LVDS 输出
- 单 TTL 输入/双 LVDS 输出的双边沿输入
- 时钟沿可选
- 2 种 LVDS 数据映射，简化 PCB 布局
- 伪随机模式生成电路
- 支持低摆幅 LVDS，降低 EMI
- 掉电模式
- 低功耗单 3.3V CMOS 设计
- 1.2V 至 3.3V 容差数据输入，可直接连接低功耗、低电压应用和图形处理器
- 与 THC63LVD823/THC63LVD823A 100 引脚 TQFP 向后兼容
