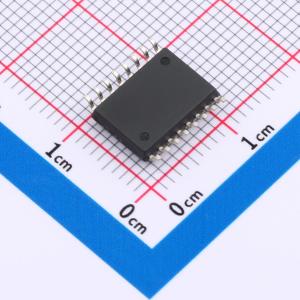

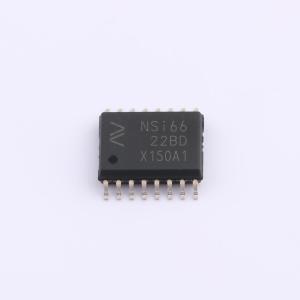

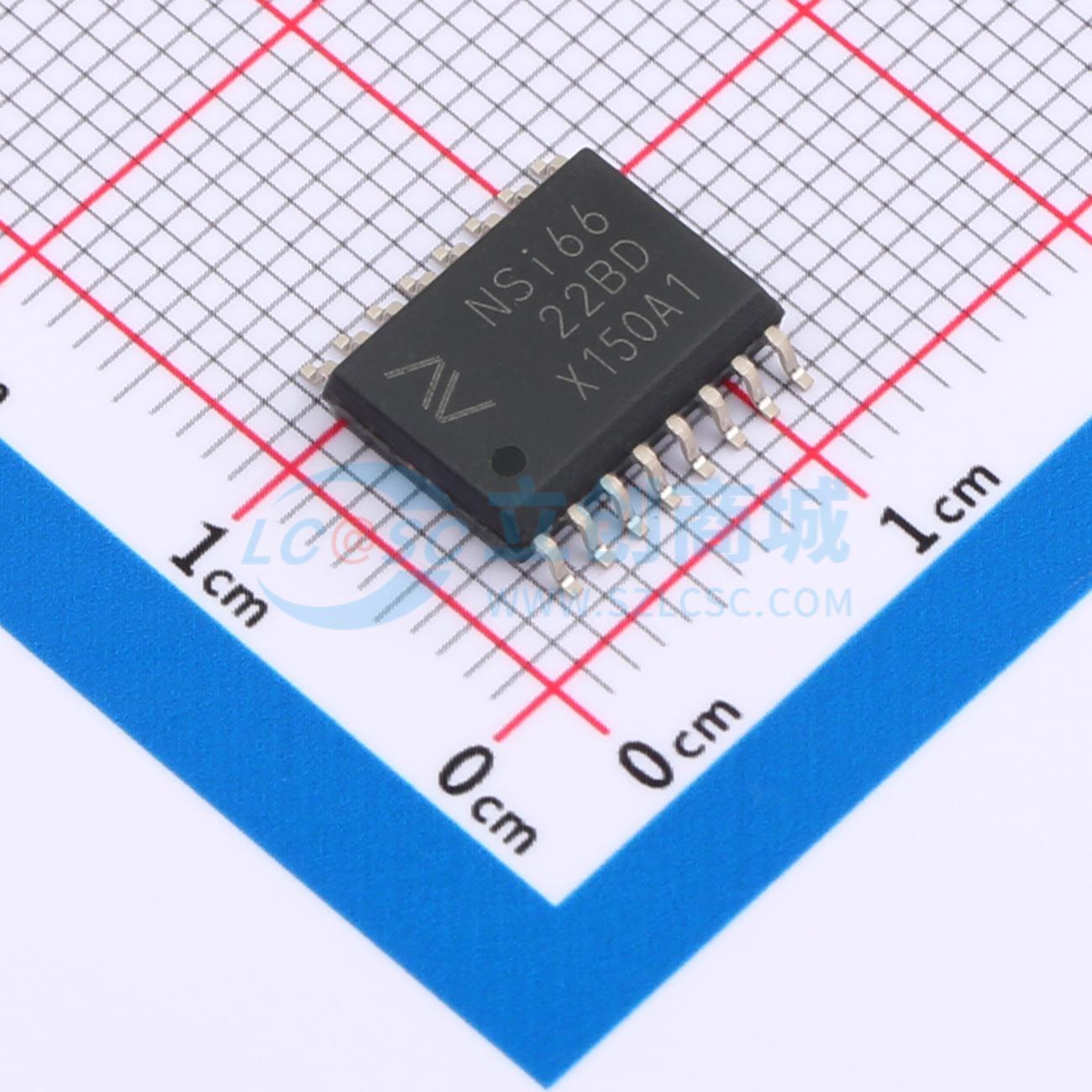

温馨提醒：图片仅供参考，商品以实物为准
NSI6622B-DSWR
NSI6622B-DSWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSI6622 是一系列高可靠性的隔离式双通道栅极驱动集成电路，可用于驱动开关频率高达 2MHz 的功率晶体管。每个输出端可提供 4A 的灌电流和 6A 的拉电流峰值，具有 25ns 的快速传播延迟和最大 5ns 的延迟匹配。NSI6622 在 5×5mm LGA13 封装中可提供符合 UL1577 标准的 2500Vrms 隔离电压，在 SOP16 封装中可提供 3000Vrms 隔离电压，在 SOW16 或 SOW14 封装中可提供 5700Vrms 隔离电压
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSI6622B-DSWR
- 商品编号
- C5439814
- 商品封装
- SOW-16
- 包装方式
- 编带
- 商品毛重
- 2.603克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700 | |
| 通道数 | 2 | |
| 输入侧工作电压 | 2.7V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(Ta) | |
| 上升时间(tr) | 16ns | |
| 下降时间(tf) | 12ns | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 9.4V~25V |
