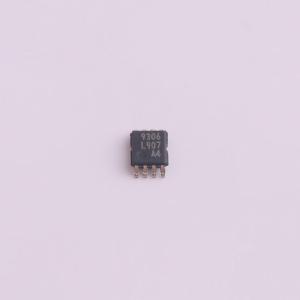

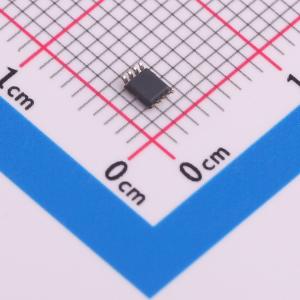

温馨提醒：图片仅供参考，商品以实物为准
NCA9306-DVSR
双向 I2C 总线和 SMBus 电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一款带有使能（EN）输入的双双向I²C和SMBus电压电平转换器，可在1.2V至3.3V VREF1和1.8V至5.5V VREF2下工作。它允许在1.2V和5V之间进行双向电压转换，无需使用方向引脚。开关的低导通电阻（RON）允许以最小的传播延迟进行连接。当EN为高电平时，转换器开关导通，SCL1和SDA1 I/O分别连接到SCL2和SDA2 I/O，允许端口之间进行双向数据流。当EN为低电平时，转换器开关关闭，端口之间存在高阻抗状态。此外，该设备还可通过控制EN引脚在快速模式通信期间断开较慢的总线，从而将400kHz总线与100kHz总线隔离开来。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NCA9306-DVSR
- 商品编号
- C5439829
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.402克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.2V~3.3V | |
| 工作电压(VCCB) | 1.8V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻 |
商品概述
NCA9306 器件是一款带使能输入的双向 I²C 与 SMBus 电平转换器，其 VREF1 工作电压范围为 1.2V 至 3.3V，VREF2 工作电压范围为 1.8V 至 5.5V。该器件允许在 1.2V 至 5V 之间进行双向电压转换，而无需使用方向引脚。其低导通电阻使得连接具有最小的传播延迟。当 EN 为高电平时，转换开关导通，SCL1 和 SDA1 I/O 分别连接到 SCL2 和 SDA2 I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换开关关闭，端口间呈现高阻态。此外，通过控制 EN 引脚在快速模式通信期间断开较慢的总线，该器件还可用于将 400kHz 总线与 100kHz 总线隔离。
商品特性
- 适用于混合模式 I²C 应用中 SDA 和 SCL 线路的 2 位双向转换器
- 兼容 I²C 和 SMBus
- 最大传播延迟小于 1.5ns，可适配标准模式和快速模式 I²C 器件及多主设备
- 支持以下电压电平之间的转换：1.2V VREF1 与 1.8V、2.5V、3.3V 或 5V VREF2；1.8V VREF1 与 2.5V、3.3V 或 5V VREF2；2.5V VREF1 与 3.3V 或 5V VREF2；3.3V VREF1 与 5V VREF2
- 无需方向引脚即可提供双向电压转换
- 输入与输出端口之间 3.5Ω 的低导通电阻可减少信号失真
- 开漏 I²C I/O 端口
- 支持 5V 容限的 I²C I/O 端口，以支持混合模式信号操作
- EN 为低电平时，SCL1、SDA1、SCL2 和 SDA2 引脚呈高阻态
- EN 为低电平时提供无锁定隔离操作
- 直通式引脚排列便于印刷电路板走线
- 闩锁性能超过 100mA
- ESD 保护性能超过 JESD 22 标准：人体放电模型 2000V，充电器件模型 1000V
应用领域
- I²C、SMBus、PMBus、MDIO、UART、低速 SDIO、GPIO 及其他双信号接口
- 服务器
- 路由器
- 个人电脑
- 工业自动化
