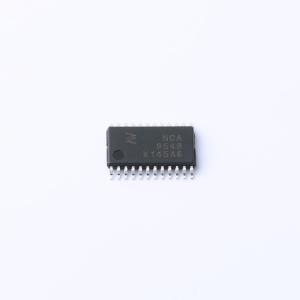

NCA9548-DTSXR

NCA9548 是一种通过 I2C 总线控制的八通道双向转换开关。SCL/SDA 上游对扩展到八个下游对，或通道。任何单独的 SCn/SDn 通道或通道组合都可以被选择，这由可编程控制寄存器的内容决定。

一个低电平有效的复位（RESET）输入允许 NCA9548 从其中一个下游 I2C 总线处于低电平状态的情况下恢复。将 RESET 拉低会复位 I2C 状态机，并导致所有通道被取消选择，内部上电复位功能也是如此。

开关的传输门构造使得 VCC 端可以用来限制通过 NCA9548 的最大高电压。这样可以在每一对总线上使用不同的电压，从而使 1.8V、2.5V 或 3.3V 的部件能够与 5V 的部件通信，而无需额外的保护。外部上拉电阻将每个通道的总线拉至所需的电压水平。所有 I/O 端口均能承受 5.5V 的电压。

• 8选1双向转换开关
• 兼容I2C总线和SMBus
• 低电平有效复位输入
• 三个地址端子，允许在I2C总线上最多连接八个设备
• 通过I2C总线以任意组合方式选择通道
• 上电时所有开关通道均未选中
• 低导通电阻开关
• 支持1.8V、2.5V、3.3V和5V总线之间的电压电平转换
• 上电无毛刺
• 支持热插拔
• 低待机电流
• 工作电源电压范围为1.65V至5.5V
• 输入耐压达5.5V
• 时钟频率0至400kHz
• 锁存性能超过每JESD 100mA
• ESD保护超过JESD 22
  • 2000V人体模型（A114-A）
  • 1000V充电设备模型（C101）

• 服务器
• 路由器（电信交换设备）
• 工厂自动化
• 存在I2C从机地址冲突的产品（例如，多个相同的温度传感器）
