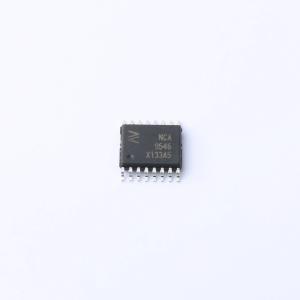

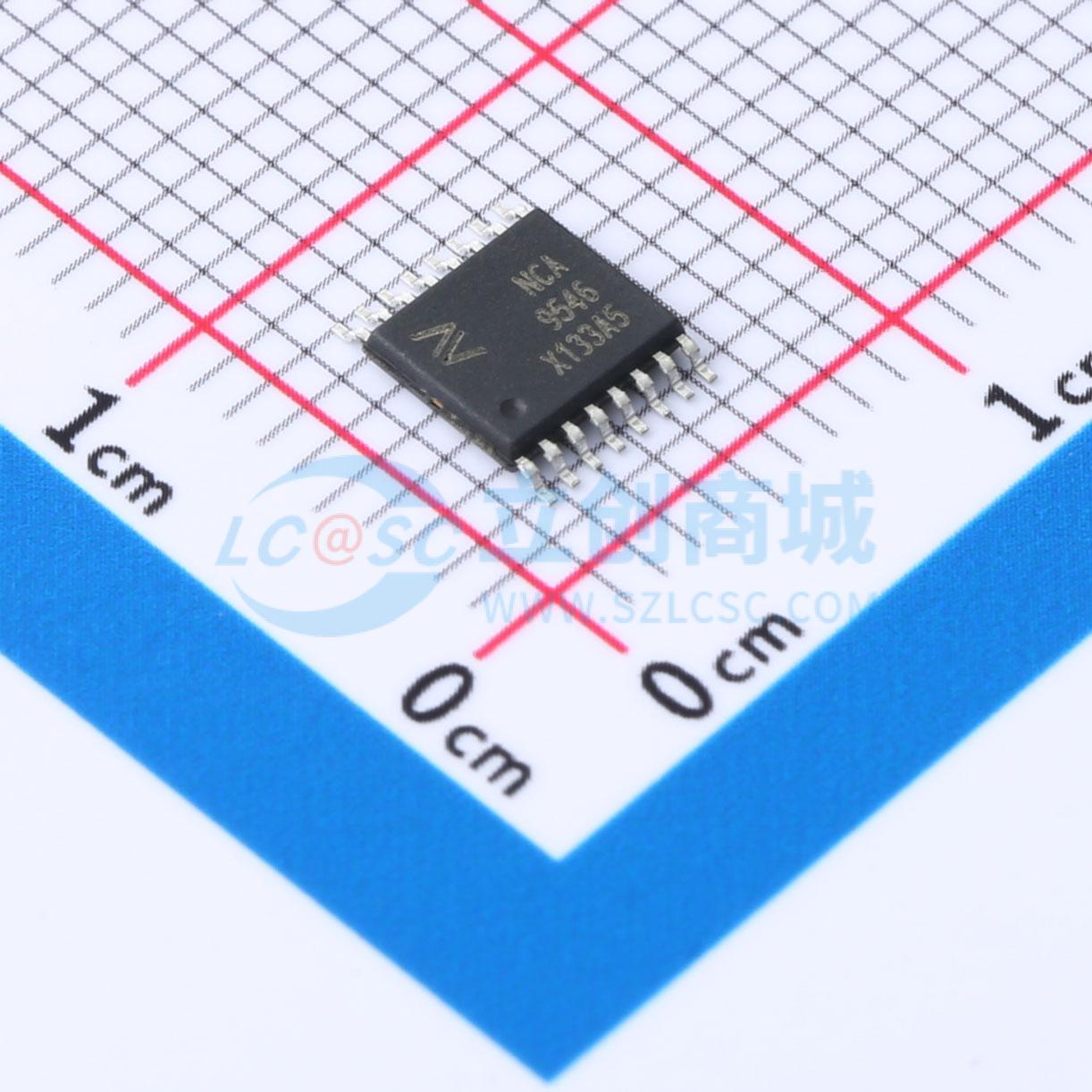

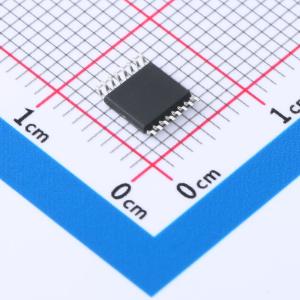

温馨提醒：图片仅供参考，商品以实物为准
NCA9546-DTSPR
带复位功能的4通道I2C总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCA9546是一款通过I²C总线控制的四路双向转换开关。上游的SCL/SDA线对可扇出为四个下游线对，即四个通道。可根据可编程控制寄存器的内容选择任意单个S{\sf C n}/{\sf S D n}通道或多个通道的组合
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NCA9546-DTSPR
- 商品编号
- C5439832
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 3.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~5.5V | |
| 导通电阻 | 14Ω | |
| 工作温度 | -40℃~+105℃ |
商品概述
NCA9546 是一种通过 I2C 总线控制的四路双向转换开关。SCL/SDA 上游对扩展到四个下游对，或通道。任何单个 SCn/SDn 通道或通道组合的选择由可编程控制寄存器的内容决定。
低电平有效的复位（RESET）输入允许 NCA9546 从其中一个下游 I2C 总线处于低电平状态的情况中恢复。将 RESET 拉低会复位 I2C 状态机，并导致所有通道被取消选择，内部上电复位功能也是如此。
开关的传输门设计使得 VCC 端可以用来限制能够通过 NCA9546 的最大高电压。这允许每对使用不同的总线电压，从而使 1.8-V、2.5-V 或 3.3-V 的部件能够与 5-V 的部件通信，而无需任何额外保护。外部上拉电阻将每个通道的总线拉至所需的电压水平。所有 I/O 端口都耐受 5.5V 电压。
商品特性
- 4选1双向转换开关
- I2C总线和SMBus兼容
- 低电平复位输入
- 三个地址端子，允许在I2C总线上最多连接八个设备
- 通过I2C总线以任意组合方式选择通道
- 上电时所有开关通道均未选中
- 低导通电阻开关
- 支持1.8V、2.5V、3.3V和5V总线之间的电压电平转换
- 上电无毛刺
- 支持热插拔
- 低待机电流
- 工作电源电压范围为1.7V至5.5V
- 输入耐压达5.5V
- 时钟频率0至400kHz
- 锁存性能超过每JESD 100mA
- ESD保护超过JESD 22
- 人体模型（A114-A）2000V
- 带电器件模型（C101）1000V
应用领域
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 存在I2C从机地址冲突的产品（例如，多个相同的温度传感器）
