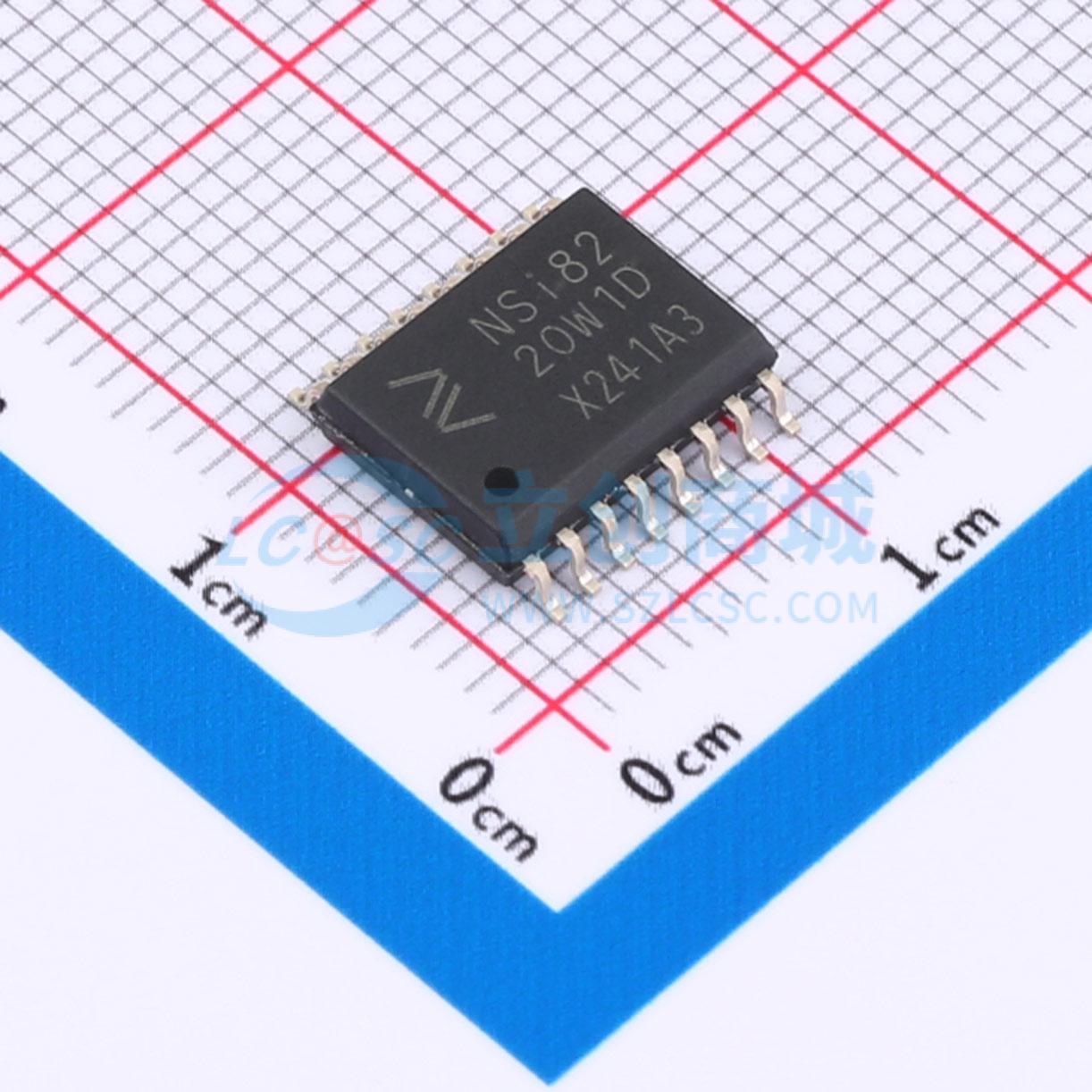

NSI8220W1-DSWR

高可靠性双通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高可靠性双通道数字隔离器，通过UL1577安全认证，支持多种绝缘耐受电压（3.75kVrms、5kVrms、8kVrms），同时在低功耗下提供高电磁抗扰度和低辐射。数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达250kV/us。提供数字通道方向配置和输入电源丢失时的默认输出电平配置。宽电源电压支持直接与大多数数字接口连接，易于进行电平转换。高系统级EMC性能提高了使用的可靠性和稳定性。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSI8220W1-DSWR
商品编号: C5439825
商品封装: SOW-16
包装方式: 编带
商品毛重: 3.721克(g)

商品参数

商品概述

NSi822x 器件是高可靠性双通道数字隔离器。NSi822x 器件通过 UL1577 安全认证，支持多种绝缘耐受电压（3.75kVrms、5kVrms、8kVrms），同时在低功耗下具备高电磁抗扰度和低辐射。NSi822x 的数据速率高达 150Mbps，共模瞬态抗扰度（CMTI）高达 250kV/μs。NSi822x 器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSi822x 器件的宽电源电压支持直接与大多数数字接口连接，便于进行电平转换。高系统级 EMC 性能提高了使用的可靠性和稳定性。

商品特性

最高 5000Vms 绝缘电压
数据速率：直流至 150Mbps
电源电压：2.5V 至 5.5V
高 CMTI：250kV/μs
芯片级 ESD：HBM：±8kV
强 EMC 增强型双通道数字隔离器
适用于 SOW8 宽体和 SOW16 宽体
默认输出高电平或低电平可选
隔离浪涌电压：>10kV
低功耗：1.5mA/通道（1Mbps）
低传播延迟：<15ns
工作温度：-55℃ 至 125℃
符合 RoHS 标准的封装：SOP8 窄体、SOW8 宽体、SOW16 宽体、SOWW16 宽体

应用领域

工业自动化系统
隔离式 SPI、RS232、RS485
通用多通道隔离
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	250kV/us
	工作温度	-55℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	15ns
