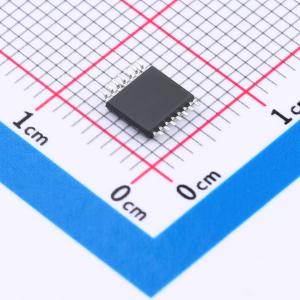

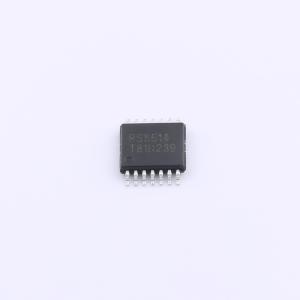

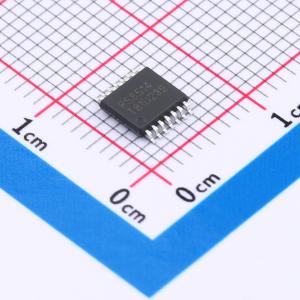

RS8514XQ
精密运算放大器RS8514
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS8511、RS8512、RS8513、RS8514 系列 CMOS 运算放大器采用自动稳零技术，可同时实现极低的失调电压（最大 40μV），以及近乎零的随时间和温度的漂移。该系列放大器具备超低噪声、失调和功耗。这些微型高精度运算放大器具有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8514XQ
- 商品编号
- C5372638
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 7uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 0.17V/us | |
| 输出电流 | 25mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 60uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.3V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.15V；1.15V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
RS8511、RS8512、RS8513、RS8514系列CMOS运算放大器采用自动稳零技术，可同时提供极低的失调电压（最大40μV），且随时间和温度的漂移近乎为零。该系列放大器具有超低噪声、失调和功耗。 这些微型高精度运算放大器具有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅。增益带宽积高达350KHz，压摆率为0.17V/μs。 可使用低至+2.3V（±1.15V）、高至+5.5V（±2.75V）的单电源或双电源。 RS8511/RS8512/RS8514/RS8513（带关断功能的双路版本）适用于扩展工业和汽车温度范围（-40°C至125°C）。
商品特性
- 低失调电压：±40μV（最大）
- 输入失调漂移：±0.05μV/°C
- 高增益带宽积：350KHz
- 轨到轨输入和输出
- 高增益、共模抑制比、电源抑制比：130dB
- 高压摆率：0.17V/μs
- 低噪声：1.6μVp-p（0.01~10Hz）
- 低功耗：每路运算放大器60μA
- 过载恢复时间：6μs
- 低电源电压：+2.3V至+5.5V
- 无需外部电容
- 扩展温度范围：-40°C至125°C
应用领域
- 温度传感器
- 医疗/工业仪器仪表
- 压力传感器
- 电池供电仪器
- 有源滤波
- 体重秤传感器
- 应变计放大器
- 电源转换器/逆变器
