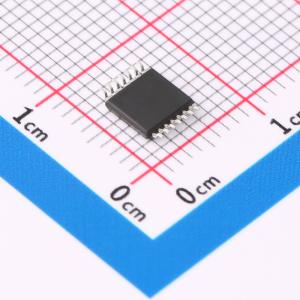

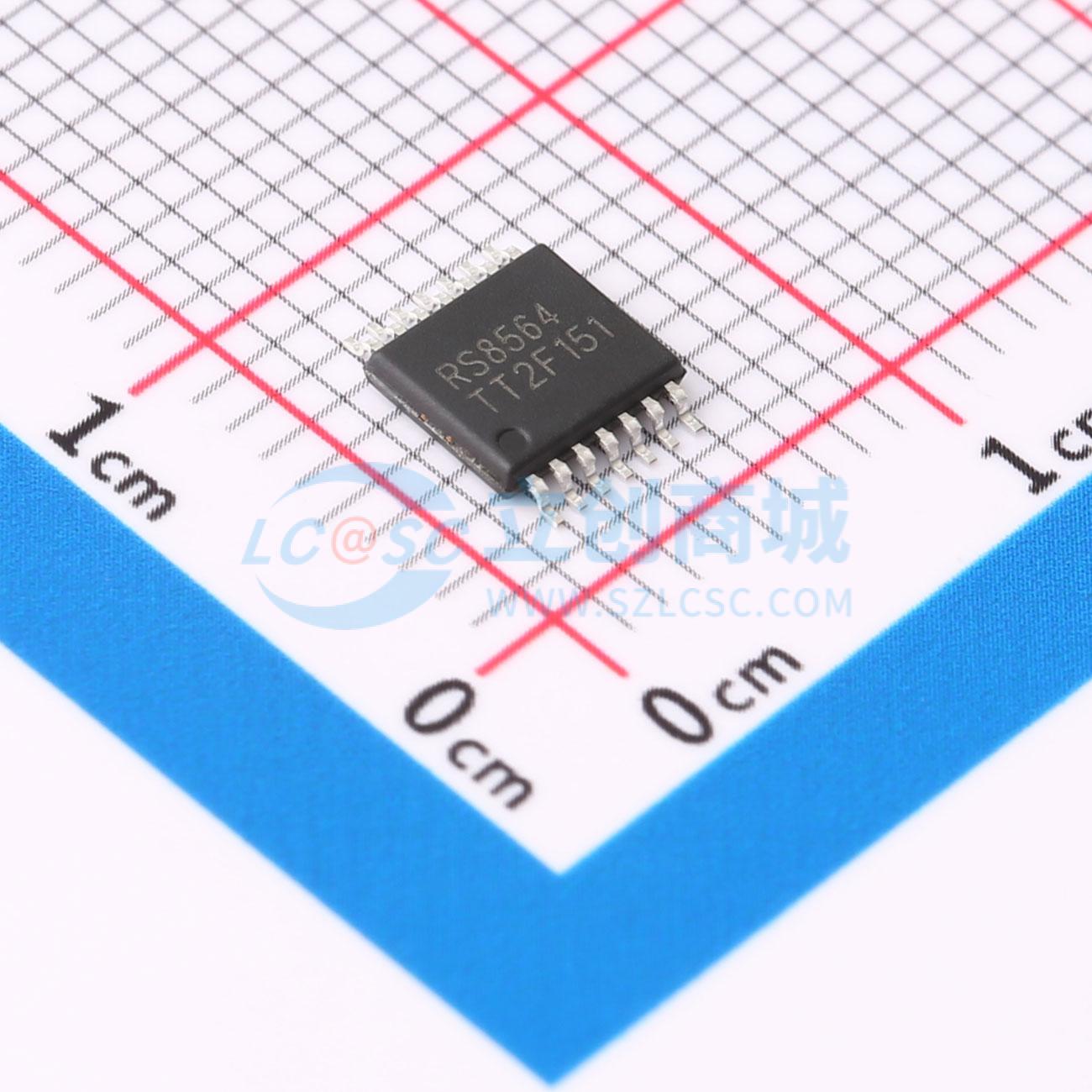

RS8564XQ
精密运算放大器RS8564
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS运算放大器系列使用自动归零技术，同时提供非常低的失调电压（最大20uV）以及在时间和温度变化下接近零的漂移。该系列放大器具有超低噪声、失调和功耗。这款微型、高精度运算放大器具有高输入阻抗以及轨到轨输入和轨到轨输出摆幅，拥有11MHz的高增益带宽积和8.5V/us的压摆率。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8564XQ
- 商品编号
- C5372646
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 3uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 8.5V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 静态电流(Iq) | 1.3mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.9V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.45V~2.75V；-2.75V~-1.45V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 32nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
- 低失调电压：±20μV（最大值）；输入失调漂移：±0.1μV/°C（典型值）
- 高增益带宽积：11MHz
- 轨到轨输入和输出
- 高增益、共模抑制比（CMRR）、电源抑制比（PSRR）：120dB（典型值）
- 高转换速率：8.5V/μs
- 低噪声：0.48μVp-p（0.01Hz~10Hz）
- 低功耗：每运放1.3mA
- 过载恢复时间：0.4μs
- 低电源电压：+2.9V至+5.5V
- 无需外部电容
- 宽温度范围：-40°C至125°C
商品特性
- 低失调电压：±20μV（最大值）
- 输入失调漂移：±0.1μV/°C（典型值）
- 高增益带宽积：11MHz
- 轨到轨输入和输出
- 高增益、共模抑制比（CMRR）、电源抑制比（PSRR）：120dB（典型值）
- 高转换速率：8.5V/μs
- 低噪声：0.48μVp-p（0.01Hz~10Hz）
- 低功耗：每运放1.3mA
- 过载恢复时间：0.4μs
- 低电源电压：+2.9V至+5.5V
- 无需外部电容
- 宽温度范围：-40°C至125°C
应用领域
- 温度传感器
- 医疗/工业仪器仪表
- 压力传感器
- 电池供电仪器
- 有源滤波
- 体重秤传感器
- 应变计放大器
- 电源转换器/逆变器
