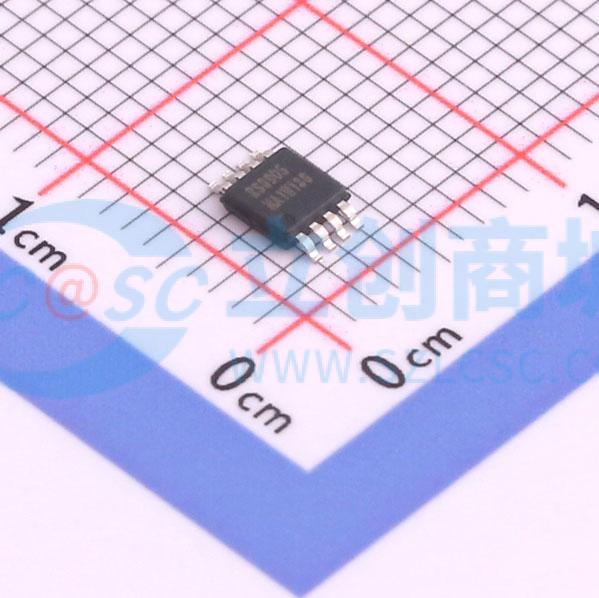

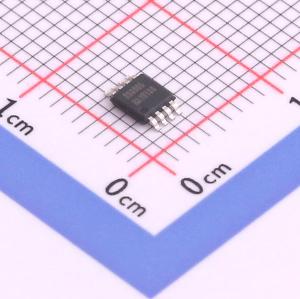

RS8905XM

RS8905提供了宽泛的电源电压范围，它是一款双路低功耗比较器，每通道的典型电源电流为400nA，且具备轨到轨输入特性。所有这些特性都集成在行业标准且超小的封装中，使该器件成为便携式电子设备和工业系统中低压、低功耗应用的理想选择。 RS8905采用推挽输出级，在驱动任何容性或阻性负载时，能以绝对最低的功耗运行。 该器件非常适合系统监控，包括平板电脑、便携式医疗设备、智能手机等。RS8905在1.4V至5.5V的单电源供电下，可在-40°C至+125°C的全温度范围内工作。 RS8905器件是具有推挽输出级的双通道微功耗比较器。工作电压范围为1.4V至5.5V，每通道仅消耗400nA电流。RS8905的推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口。 RS8905器件是可在低电压下工作的微功耗比较器。RS8905具有轨到轨输入级，能够在超出VCC电源轨100mV的电压下工作。 RS8905具有轨到轨输入共模电压范围。只要差分电压大于零，它就能在该范围内的任何差分输入电压下工作。零伏差分输入可能会导致振荡。 比较器的差分输入级由一对PMOS和NMOS晶体管组成，因此没有电流流入器件。测得的输入偏置电流是MOS晶体管和输入保护二极管的泄漏电流。这种低偏置电流使比较器能够与各种电路和器件接口，而无需过多考虑输入电阻的匹配问题。 RS8905具有MOS推挽轨到轨输出级。输出的推挽晶体管配置可将系统总功耗降至最低。RS8905仅消耗不到1μA的电源电流以及直接流入负载的电流。当输出为低电平时，上拉电阻不会消耗功率。输出级专门设计了死区时间，即在一个晶体管关断和另一个晶体管导通之间（先断后通），以最大限度地减少直通电流。内部逻辑控制输出晶体管的先断后通时序。先断后通延迟会随温度和电源条件而变化。 尽管RS8905的电源电流小于1μA，但其输出能够驱动非常大的电流。在5V电源供电时，RS8905的源电流可达38mA，灌电流可达42mA。这种大电流处理能力允许直接驱动重负载。 RS8905是一款超低功耗比较器，每通道的典型电源电流为400nA。在电源电流与传播延迟方面，它处于同类产品中的领先水平。在1.4V电源和100mV过驱动条件下，传播延迟低至9μs。

• 在Vs = 1.4V时，低电源电流400nA（典型值）
• 低输入失调电压：Vos（最大值） = ±3mV
• 轨到轨输入和输出
• 电源范围：+1.4V至+5.5V
• 工作温度范围可达±125°C
• 微型封装：SOIC - 8（SOP8）、MSOP - 8

• 过压和欠压检测
• 多谐振荡器
• 过流检测
• 电池供电系统的系统监控
