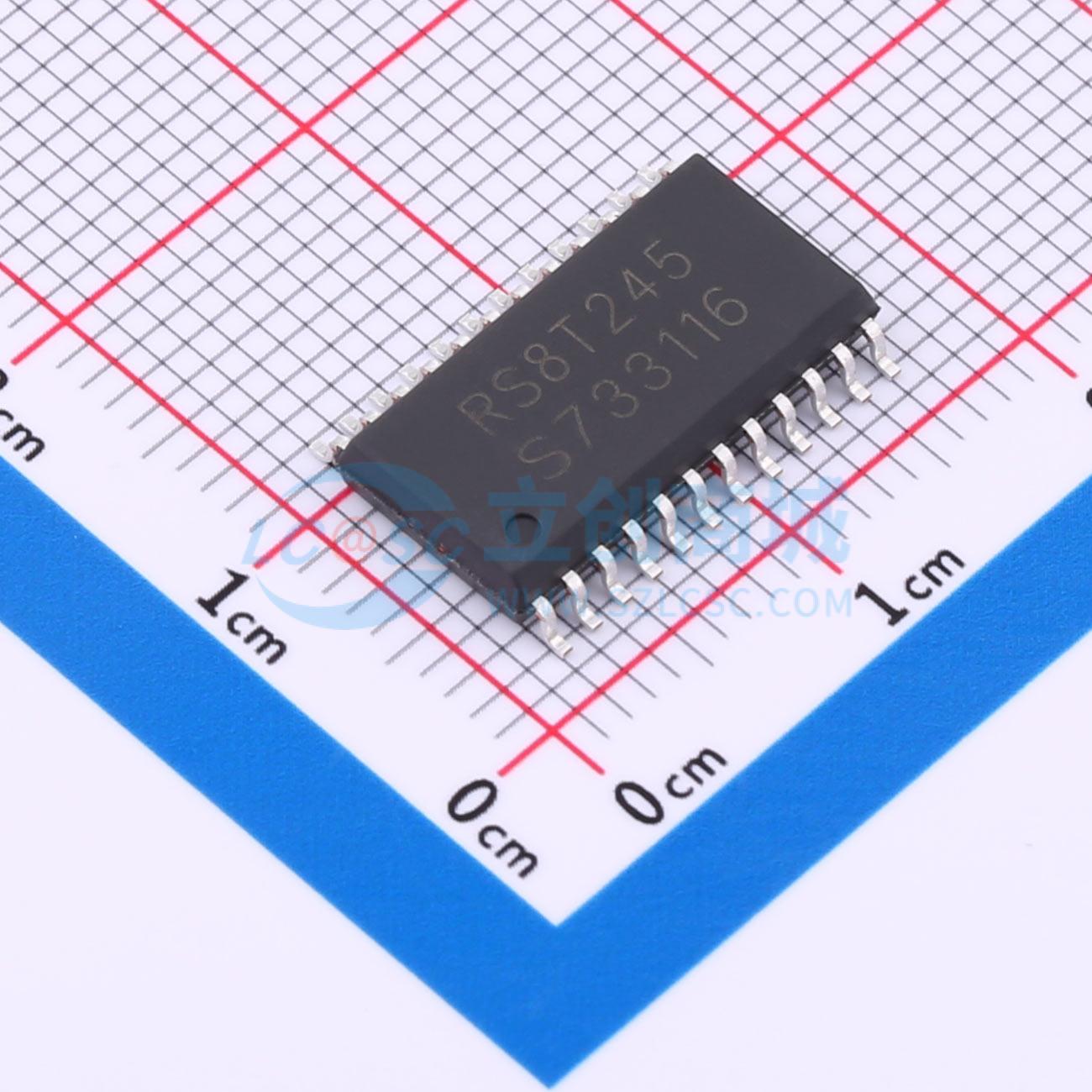

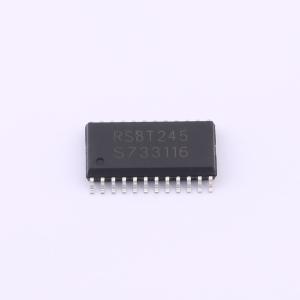

RS8T245YS24

这款8位非反相总线收发器是一款双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它采用两个独立可配置的电源轨，VCC(A)和VCC(B)均支持1.65V至5.5V的工作电压。A端口、DIR和OE（上划线）信号跟踪VCCA电源，B端口跟踪VCCB电源。这使其能够支持较低和较高的逻辑信号电平，并在1.8V、2.5V、3.3V和5.5V电压节点之间提供双向转换能力。RS8T245设计用于两个数据总线之间的异步通信。方向控制（DIR）输入和输出使能（OE）输入的逻辑电平可激活B端口输出、A端口输出或将两个输出端口置于高阻抗模式。当B端口输出被激活时，器件将数据从A总线传输到B总线；当A端口输出被激活时，则将数据从B总线传输到A总线。A和B端口上的输入电路始终处于活动状态，必须施加逻辑高电平或低电平以防止过大的Icc和Iccz电流。该器件完全规定了使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生破坏性的电流回流。VCC隔离功能确保如果任一VCC输入处于GND，所有输出都处于高阻抗状态。为确保上电或断电期间处于高阻抗状态，OE（上划线）应通过上拉电阻连接到VCC，电阻的最小值由驱动器的电流吸收能力决定。RS8T245的设计使得控制引脚（DIR和OE）由VCCA供电。其工作环境温度范围为-40°C至+125°C。

• 控制输入VIH/VIL电平参考VCCA电压
• 电源电压范围：VCCA和VCCB：1.65V至5.5V
• 闩锁性能超过JESD 78标准II类规定的100mA
• VCC隔离：如果任一VCC处于GND，则两个端口均处于高阻抗状态
• IOFF：支持部分断电模式操作
• 扩展温度范围：-40°C至+125°C

• 手机
• 智能手机
• 平板电脑
• 台式电脑
