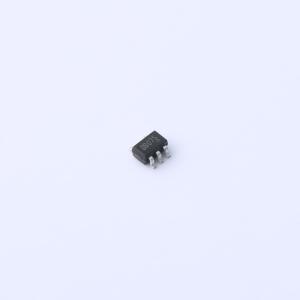

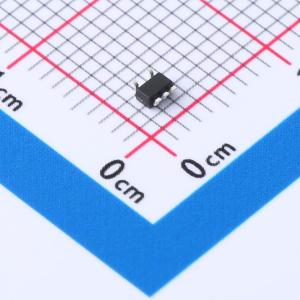

RS8907XC5

RS8907提供了宽电源范围、400nA（典型值）的低静态电流以及轨到轨输入。所有这些特性都集成在行业标准且极小的封装中，使该器件成为便携式电子设备和工业系统的低压、低功耗应用的理想选择。 RS8907具有推挽输出级，在驱动任何容性或阻性负载时，能以绝对最低的功耗运行。 该器件非常适合系统监控，包括平板电脑、便携式医疗设备、智能手机等。RS8907在1.4V至5.5V的单电源供电下，可在-40°C至+125°C的全温度范围内工作。 RS8907器件是单通道、微功耗比较器，具有推挽输出级。工作电压范围为1.4V至5.5V，仅消耗400nA电流。RS8907的推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口。 RS8907器件是能够在低电压下工作的微功耗比较器。RS8907具有轨到轨输入级，能够在超出VCC电源轨100mV的范围内工作。 RS8907具有轨到轨输入共模电压范围。只要差分电压大于零，它可以在该范围内的任何差分输入电压下工作。零伏差分输入可能会导致振荡。 比较器的差分输入级由一对PMOS和NMOS晶体管组成，因此没有电流流入器件。测得的输入偏置电流是MOS晶体管和输入保护二极管的泄漏电流。这种低偏置电流使比较器能够与各种电路和器件接口，而无需过多考虑输入电阻的匹配问题。 RS8907具有MOS推挽轨到轨输出级。输出的推挽晶体管配置使系统总功耗降至最低。RS8907仅消耗小于1μA的电源电流以及直接流入负载的电流。当输出为低电平时，上拉电阻不会消耗功率。输出级专门设计了在一个晶体管关断和另一个晶体管导通之间的死区时间（先断后通），以最小化直通电流。内部逻辑控制输出晶体管的先断后通时序。先断后通延迟会随温度和电源条件而变化。 尽管RS8907的电源电流小于1μA，但其输出能够驱动非常大的电流。在5V电源下工作时，RS8907的源电流可达38mA，灌电流可达42mA。这种大电流处理能力允许直接驱动重负载。 RS8907是一款超低功耗比较器，典型电源电流为400nA。它在电源电流与传播延迟方面具有同类最佳性能。

• 在Vs = 1.4V时，低电源电流400nA（典型值）
• 低输入失调电压：Vos(max) = ±3mV
• 轨到轨输入和输出
• 电源范围：+1.4V至+5.5V
• 工作温度范围高达±125°C 微型封装：SOT353(SC70 - 5)、SOT23 - 5

• 过压和欠压检测
• 多谐振荡器
• 过流检测
• 系统监控 电池供电系统
