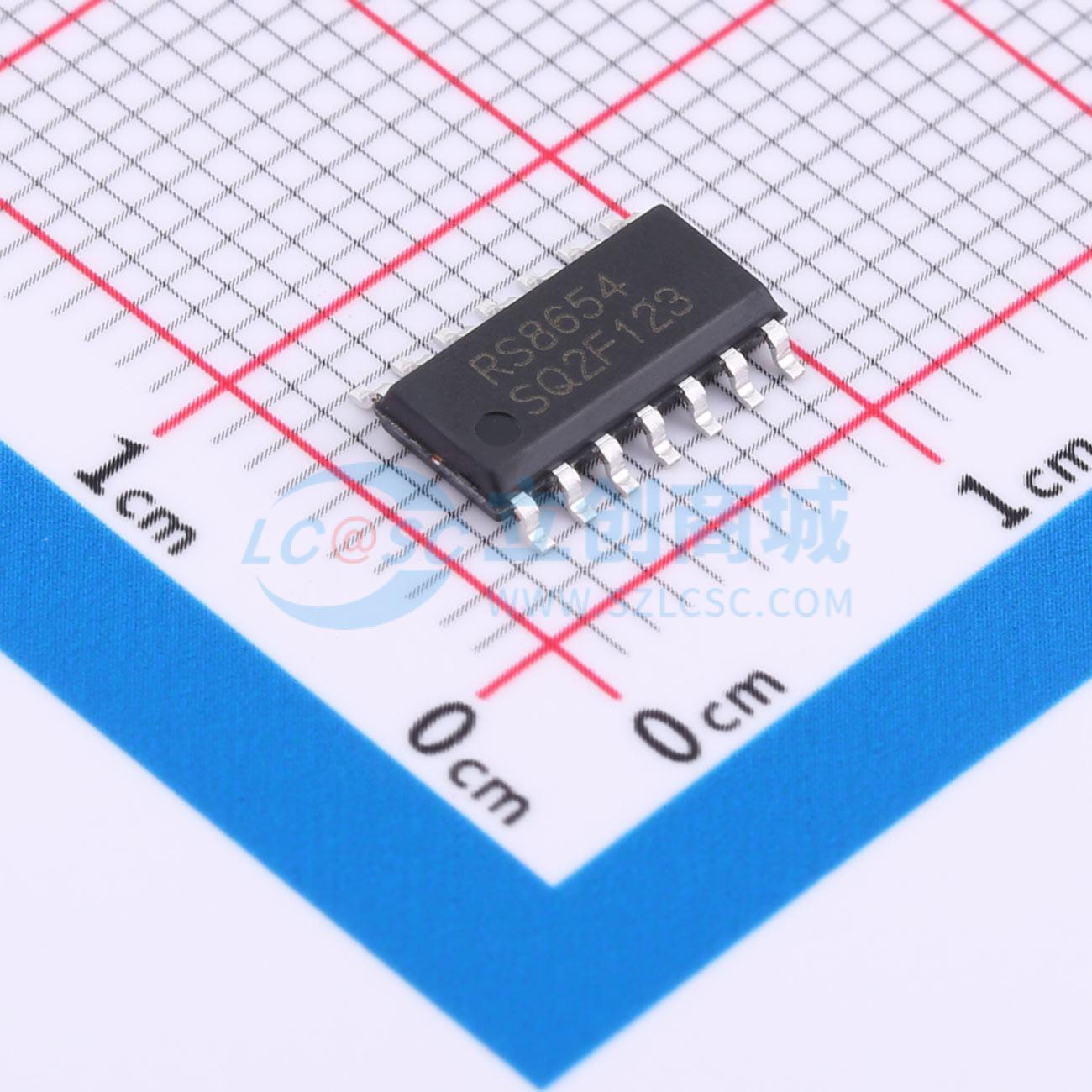

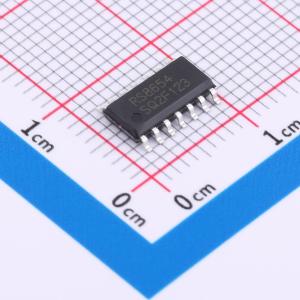

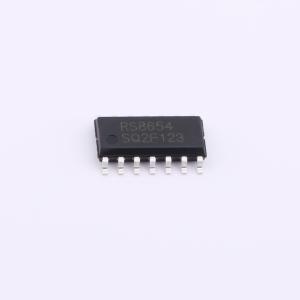

温馨提醒：图片仅供参考，商品以实物为准
RS8654XP
高压高精度放大器RS8654
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS8654系列CMOS运算放大器采用自动稳零技术，同时实现极低失调电压（最大20μV）以及近乎零的随时间和温度的漂移。该系列放大器具备超低噪声、超低失调和超低功耗特性。这款微型高精度运算放大器具有高输入阻抗和轨到轨输出摆幅
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8654XP
- 商品编号
- C5372651
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.2658克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 3uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 80mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 150nV/℃ | |
| 静态电流(Iq) | 4mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.3V~32V | |
| 双电源(Vee ~ Vcc) | -16V~-1.65V；1.65V~16V | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
RS8654系列CMOS运算放大器采用自动稳零技术，可同时实现极低的失调电压（最大20μV）以及近乎零的随时间和温度的漂移。该系列放大器具有超低噪声、失调和功耗。 这些微型高精度运算放大器具有高输入阻抗和轨到轨输出摆幅，增益带宽积为2.0MHz，压摆率为1.0V/μs。可使用3.3V至32V（±1.65V至±16V）范围内的单电源或双电源供电。 RS8654系列运算放大器的工作温度范围为-40°C至+125°C。
商品特性
- 增益带宽积：2.0MHz
- 低失调电压：20μV（最大值），输入失调漂移：±0.15μV/°C
- 低输入噪声：0.6μVpp（0.1Hz至10Hz）
- 低电源电流：4mA（典型值）
- 轨到轨输出，出色的直流精度：-电源抑制比：130dB，-共模抑制比：120dB，-开环增益：130dB
- 单电源工作：3.3V至32V
- 双电源工作：±1.65V至±16V，工作温度范围可达±125°C
- 微型封装：SOIC-14（SOP14）、TSSOP-14
应用领域
- 温度测量
- 半导体测试
- 压力传感器
- 医疗设备
- 测试设备
- 驱动A/D转换器
- 精密电流检测
