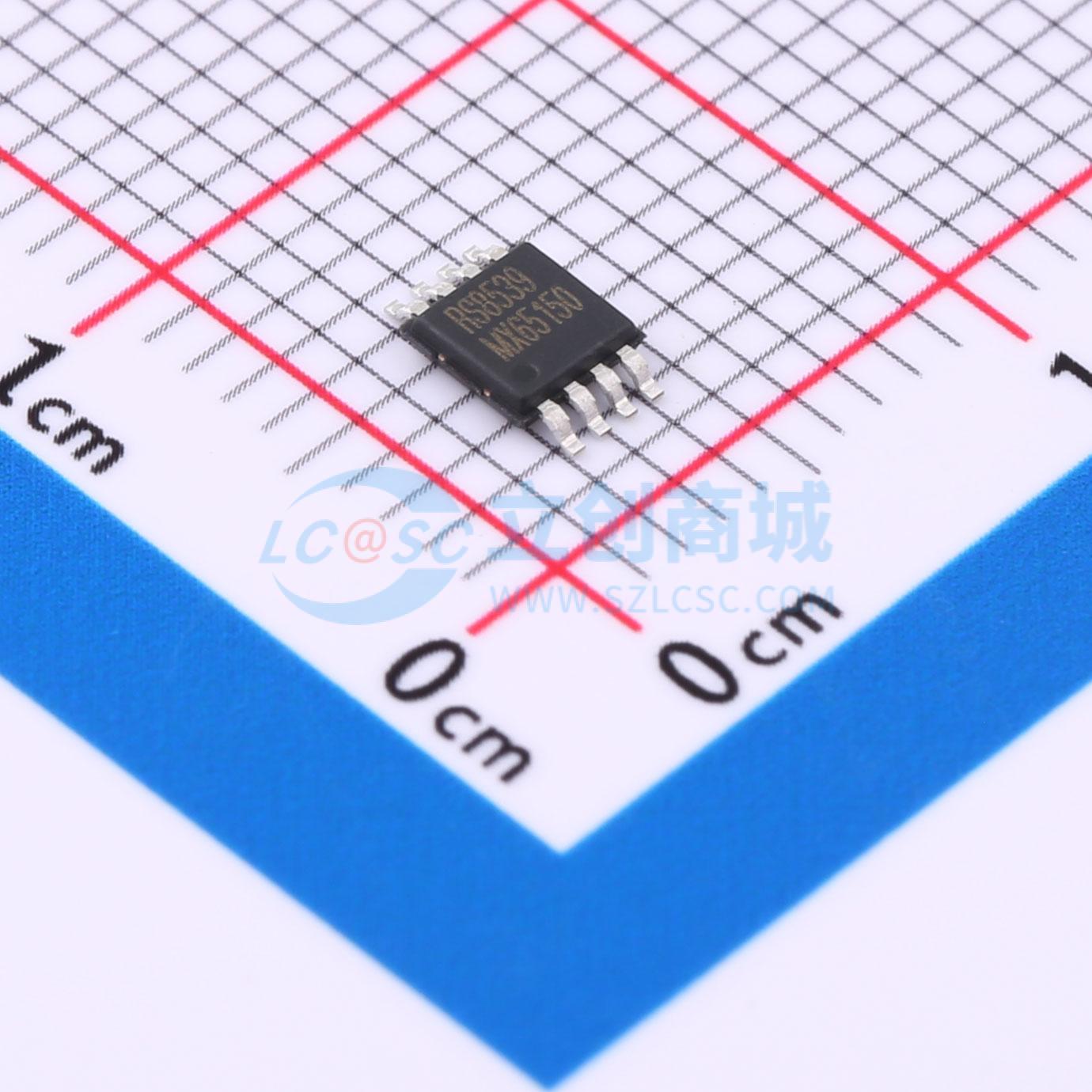

RS8539XM
精密运算放大器RS8539
- 描述
- RS8538、RS8539系列CMOS运算放大器采用自动稳零技术，可同时提供极低的失调电压（最大5μV），且随时间和温度的漂移近乎为零。该系列放大器具有超低噪声、失调和功耗。 这些微型高精度运算放大器具有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅。增益带宽积高达1.6MHz，压摆率为0.7V/μs。可使用低至+2.5V（±1.25V）、高达+5.5V（±2.75V）的单电源或双电源。 RS8538/RS8539适用于扩展工业和汽车温度范围（-40°C至125°C）。单通道放大器RS8538提供5引脚SOT23、8引脚MSOP和8引脚SOIC封装；双通道放大器RS8539提供8引脚SOIC和8引脚窄体表面贴装MSOP封装。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8539XM
- 商品编号
- C5372641
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0735克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.6MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 静态电流(Iq) | 180uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置补偿；零漂移/自动稳零；反相位输入保护 |
商品概述
RS8538、RS8539系列CMOS运算放大器采用自动稳零技术，可同时提供极低的失调电压（最大5μV），且随时间和温度的漂移近乎为零。该系列放大器具有超低噪声、失调和功耗。 这些微型高精度运算放大器具有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅。增益带宽积高达1.6MHz，压摆率为0.7V/μs。可使用低至+2.5V（±1.25V）、高达+5.5V（±2.75V）的单电源或双电源。 RS8538/RS8539适用于扩展工业和汽车温度范围（-40°C至125°C）。单通道放大器RS8538提供5引脚SOT23、8引脚MSOP和8引脚SOIC封装；双通道放大器RS8539提供8引脚SOIC和8引脚窄体表面贴装MSOP封装。
商品特性
- 低失调电压：±1μV（典型值） 输入失调漂移：±0.005μV/°C
- 高增益带宽积：1.6MHz
- 轨到轨输入和输出
- 高增益、共模抑制比、电源抑制比：130dB
- 高压摆率：0.7V/μs
- 低噪声：1.3μVp-p（0.01Hz~10Hz）
- 低功耗：每运放180μA
- 过载恢复时间：2μs
- 低电源电压：+2.5V至+5.5V
- 无需外部电容
- 扩展温度范围：-40°C至125°C
应用领域
- 温度传感器
- 医疗/工业仪器
- 压力传感器
- 电池供电仪器
- 有源滤波
- 体重秤传感器
- 应变计放大器
- 电源转换器/逆变器
