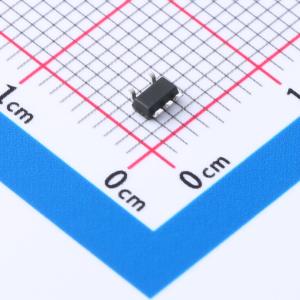

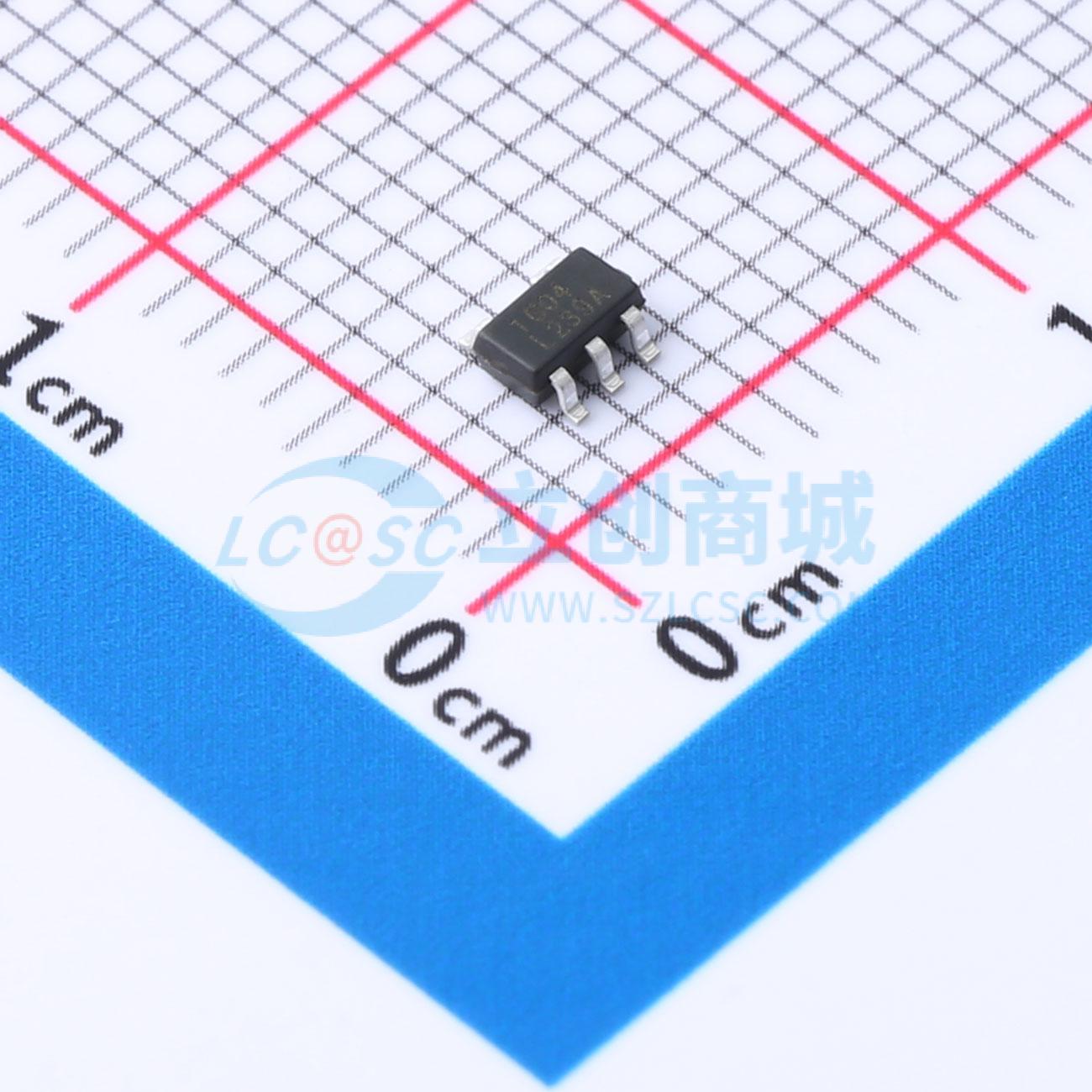

温馨提醒：图片仅供参考，商品以实物为准

RS1G04XF5

单反相器门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RS1G04单反相器门电路设计用于1.65V至5.5V的VCC电源电压。RS1G04器件实现布尔函数Y = A(非)。
品牌名称: RUNIC(润石)
商品型号: RS1G04XF5
商品编号: C5372438
商品封装: SOT23-5L
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	1.7V；2V
	输入低电平(VIL)	700mV；800mV
	输出高电平(VOH)	1.9V；3.8V；1.2V；2.4V；2.3V
	低电平范围(VOL)	450mV；300mV；550mV；400mV
	传播延迟(tpd)	3.3ns@5V,50pF
	工作温度	-40℃~+125℃

商品概述

RS1G04 单反相门设计用于 1.65V 至 5.5V VCC 电压操作。该器件执行布尔函数 Y = A̅。CMOS 器件在宽 VCC 工作范围内保持高输出驱动的同时维持低静态功耗。RS1G04 提供 Green SOT23-5 和 SOT353（SC70-5）封装。其工作环境温度范围为 -40℃ 至 +125℃。

商品特性

工作电压范围：1.65V 至 5.5V
低功耗：1μA（最大值）
工作温度范围：-40℃ 至 +125℃
输入可承受电压高达 5.5V
高输出驱动：在 VCC=3.0V 时为 ±24mA
Ioff 支持部分断电模式操作
微型封装：SOT23-5, SOT353(SC70-5)

应用领域

接收器
蓝光播放机和家庭影院
台式机或笔记本电脑
数字视频摄像机（DVC）
手机
个人导航设备（GPS）
移动媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	反相器
	工作电压	1.65V~5.5V
	静态电流(Iq)	1uA
	通道数	1
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
