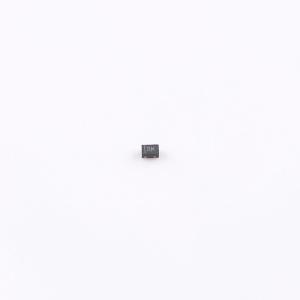

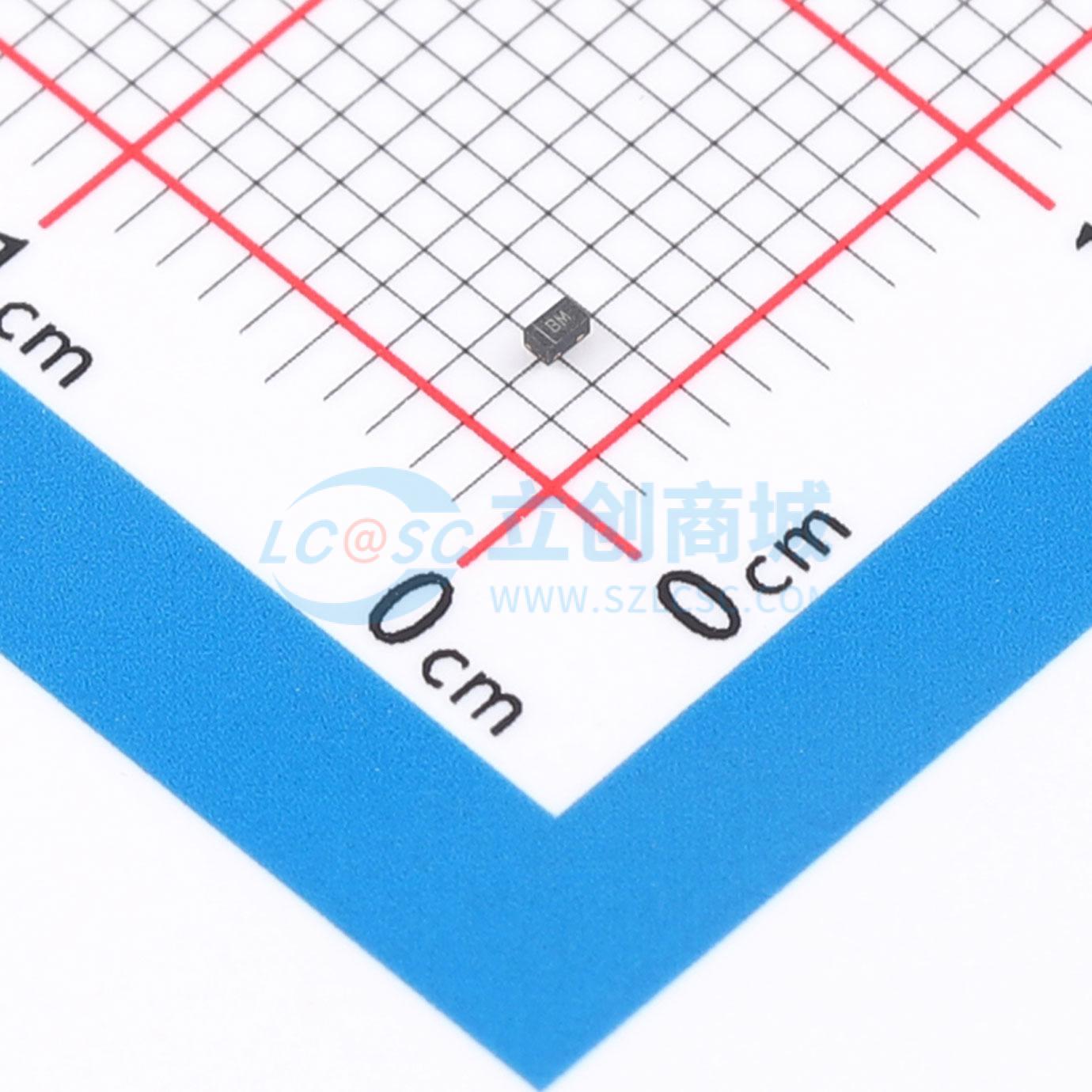

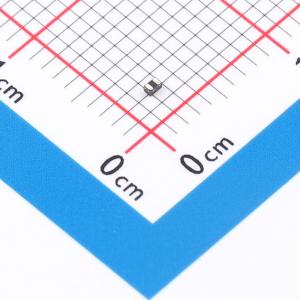

TT1211MBX

TVS 12V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT1211MBX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT1211MBX典型电容仅为10pF，旨在保护寄生敏感系统免受过压和过流瞬态事件的影响。它符合IEC 61000-4-2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000-4-4（电气快速瞬变-EFT）（40A、5 / 50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
品牌名称: 晶扬电子
商品型号: TT1211MBX
商品编号: C5364021
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TT1211MBX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT1211MBX典型电容仅为10pF，旨在保护寄生敏感系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5 / 50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25kV（空气放电）、±17kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5 / 50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小封装：1.0000×0.6mm×0.55mm
保护一条数据、控制或电源线
低电容：10pF（典型值）
低漏电流：在VRWM下为10nA（典型值）
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
手机
MDDI端口
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	20V
	击穿电压	13V
	反向电流(Ir)	10nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	10pF
