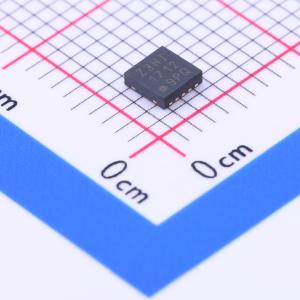

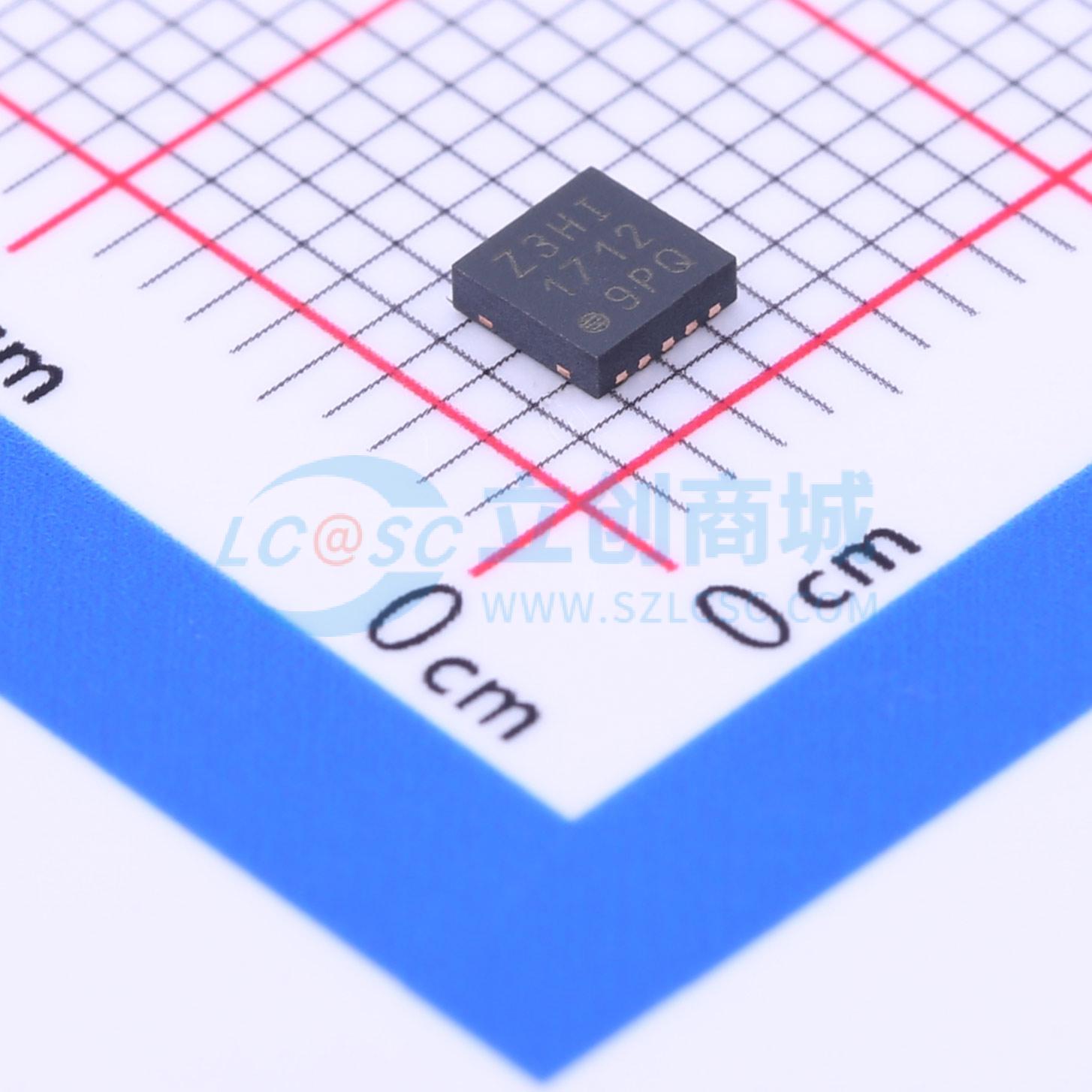

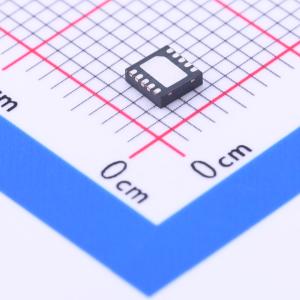

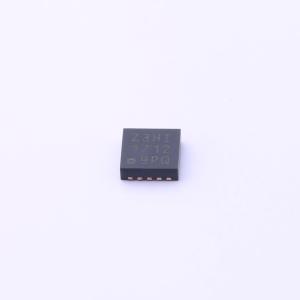

MCP73213-A6SI/MF

一款高度集成的锂离子电池充电管理控制器，适用于对空间和成本敏感的应用。它为双节锂离子/锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。其物理尺寸小，外部元件数量少，非常适合便携式应用。高达18V的绝对最大电压使其可在恶劣环境中使用，如低成本壁式电源或插拔时的电压尖峰。

它采用恒流/恒压充电算法。多种充电电压调节方式为设计工程师在不同应用中提供了灵活性。快速充电时，恒流值可通过一个外部电阻设置，范围为130 mA至1100 mA。在高功率或高环境温度条件下，它会根据芯片温度限制充电电流。这种热调节在保证设备可靠性的同时，优化了充电周期时间。

PROG引脚还可作为使能引脚。当施加高阻抗时，器件将进入待机模式。

该器件在-40℃至+85℃的环境温度范围内进行了全面测试。它采用10引脚DFN封装。

• 完整的线性充电管理控制器：
  • 集成输入过压保护
  • 集成传输晶体管
  • 集成电流检测
  • 集成反向放电保护
• 带热调节的恒流/恒压操作
• 4.15V欠压锁定（UVLO）
• 13V输入过压保护
• 在全温度范围（-5℃至+55℃，±0.6%）内具有高精度预设电压调节
• 电池充电电压选项：8.20V、8.40V、8.7V或8.8V
• 电阻可编程快速充电电流：130 mA - 1100 mA
• 深度放电电池的预充电：可选选项：10%或禁用
• 集成预充电定时器：32分钟或禁用
• 自动充电结束控制：
  • 可选最小电流比：5%、7.5%、10%或20%
  • 安全计时：4小时、6小时、8小时或禁用
• 自动再充电：可选选项：95%或禁用
• 工厂预设充电状态输出：开/关或闪烁
• 软启动
• 温度范围：-40℃至+85℃
• 封装：DFN - 10（3 mm × 3 mm）

• 数码摄像机
• 便携式媒体播放器
• 超移动个人计算机
• 上网本
• 手持设备
• 对讲机
• 低成本双节锂离子/锂聚合物充电器/充电座
