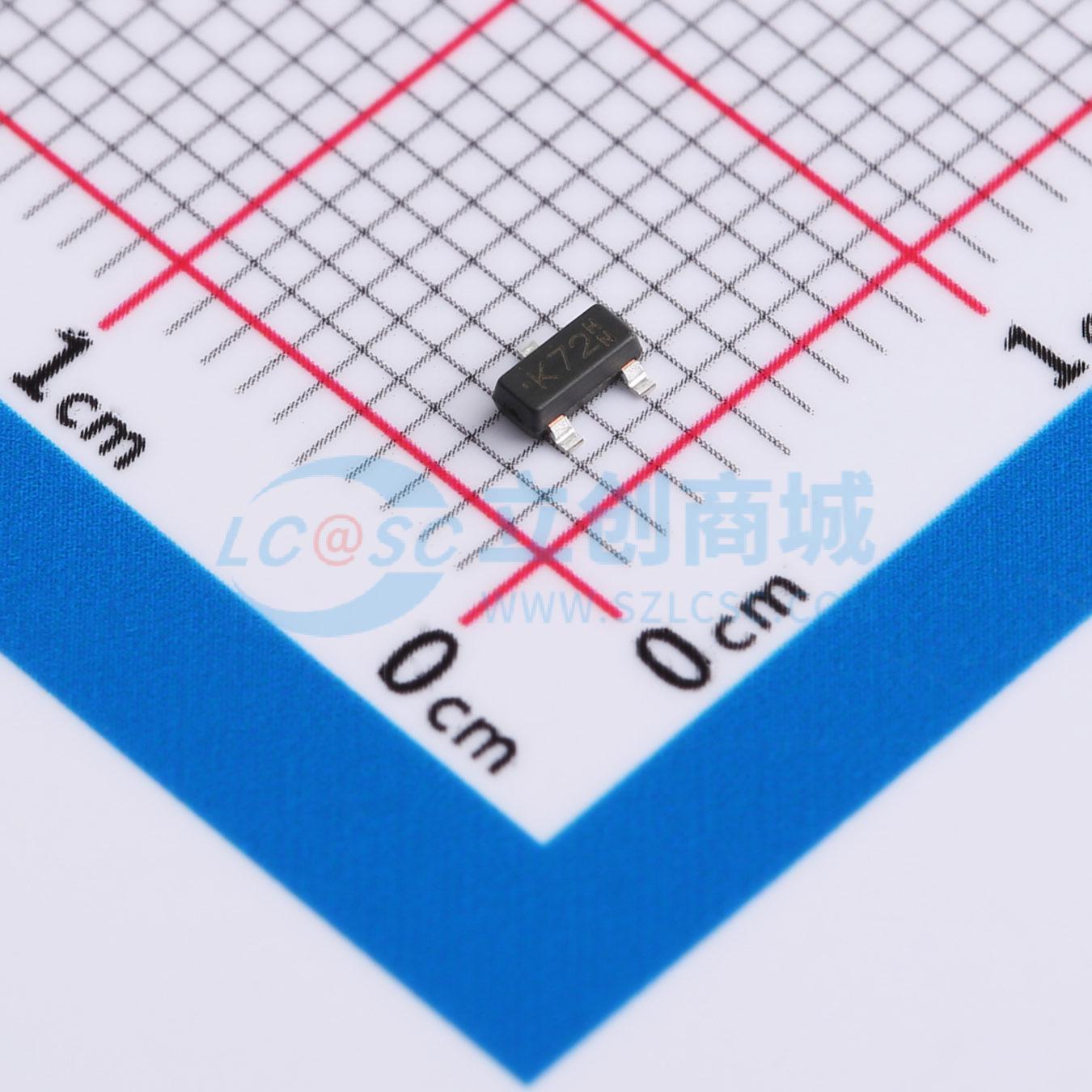

温馨提醒：图片仅供参考，商品以实物为准
2N7002K-AU_R1_000A2
1个N沟道 耐压:60V 电流:300mA
- 描述
- 特性：RDS(ON)，VGS@10V，ID@500mA < 3Ω。 RDS(ON)，VGS@4.5V，ID@200mA < 4Ω。 先进的沟槽工艺技术。 高密度单元设计，实现超低导通电阻。 关断状态下极低的泄漏电流。 ESD保护2KV HBM。 AEC-Q101合格。 符合欧盟RoHS 2.0的无铅产品。 符合IEC 61249标准的绿色模塑料
- 品牌名称
- PANJIT(强茂)
- 商品型号
- 2N7002K-AU_R1_000A2
- 商品编号
- C5356094
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 3Ω@10V,500mA | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 800pC@5V | |
| 输入电容(Ciss) | 35pF@25V | |
| 反向传输电容(Crss) | 8pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 1.5V驱动
- 低导通电阻：Ron = 3.60 Ω（最大）（@VGS = -1.5 V）
- Ron = 2.70 Ω（最大）（@VGS = -1.8 V）
- Ron = 1.60 Ω（最大）（@VGS = -2.8 V）
- Ron = 1.31 Ω（最大）（@VGS = -4.5 V）
