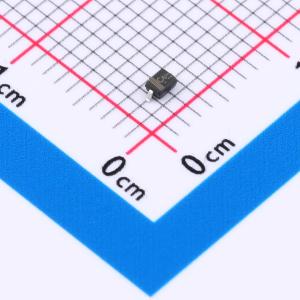

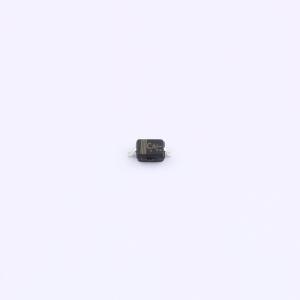

SYS01V05AMC

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于高速接口和对电容敏感电路的静电放电防护，确保关键电子设备免受ESD损害，维持信号完整性。
品牌名称: JSMSEMI(杰盛微)
商品型号: SYS01V05AMC
商品编号: C5356104
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

SYS01V05AMC旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
IEC61000 - 4 - 4（EFT）40A（5/50ηs）
峰值功耗：128W（8/20μs）
保护一条I/O线路
低钳位电压
工作电压：5.0V
低泄漏电流

应用领域

高速线路：USB1.0/2.0、VGA、DVI、SDI
串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及配件
便携式仪器
外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲功率(Ppp)	128W@8/20us
	击穿电压	5.6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
