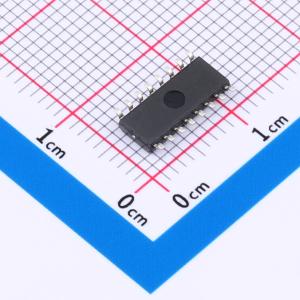

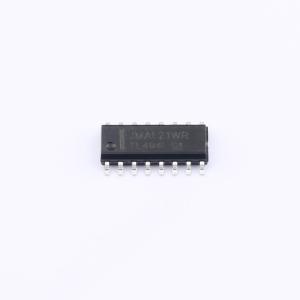

TL494
PWM开关调节器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL494是一种用于PWM开关调节器控制电路的半导体器件。它包括5V参考电压电路、两个误差放大器、触发器、输出控制电路、PWM比较器、死区时间比较器和振荡器。该器件可以在1KHz到300KHz的开关频率下工作,适用于推挽式或单端操作。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TL494
- 商品编号
- C5356108
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | 250mA | |
| 开关频率 | 1kHz~300kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
TL494用于PWM开关稳压器的控制电路。TL494由5V基准电压电路、两个误差放大器、触发器、一个输出控制电路、一个PWM比较器、一个死区时间比较器和一个振荡器组成。该器件可在1KHz至300KHz的开关频率下工作。
商品特性
- 内部稳压器提供稳定的5V基准电源，微调至±0.05%
- 未连接的输出TR可吸收或提供200mA电流
- 推挽或单端操作的输出控制
- 通过死区时间控制（引脚4）实现可变占空比，具备完整的PWM控制电路
- 具有主从操作模式的片上振荡器
- 内部电路可防止任一输出端出现双脉冲
应用领域
- 脉宽调制降压转换器
