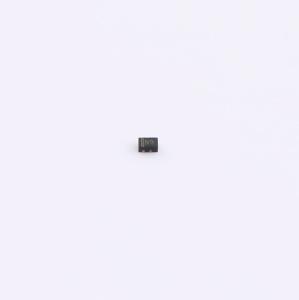

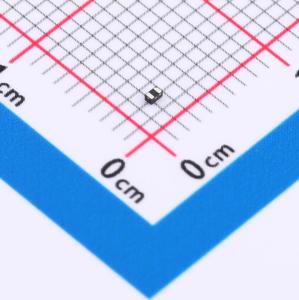

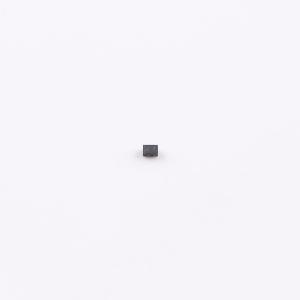

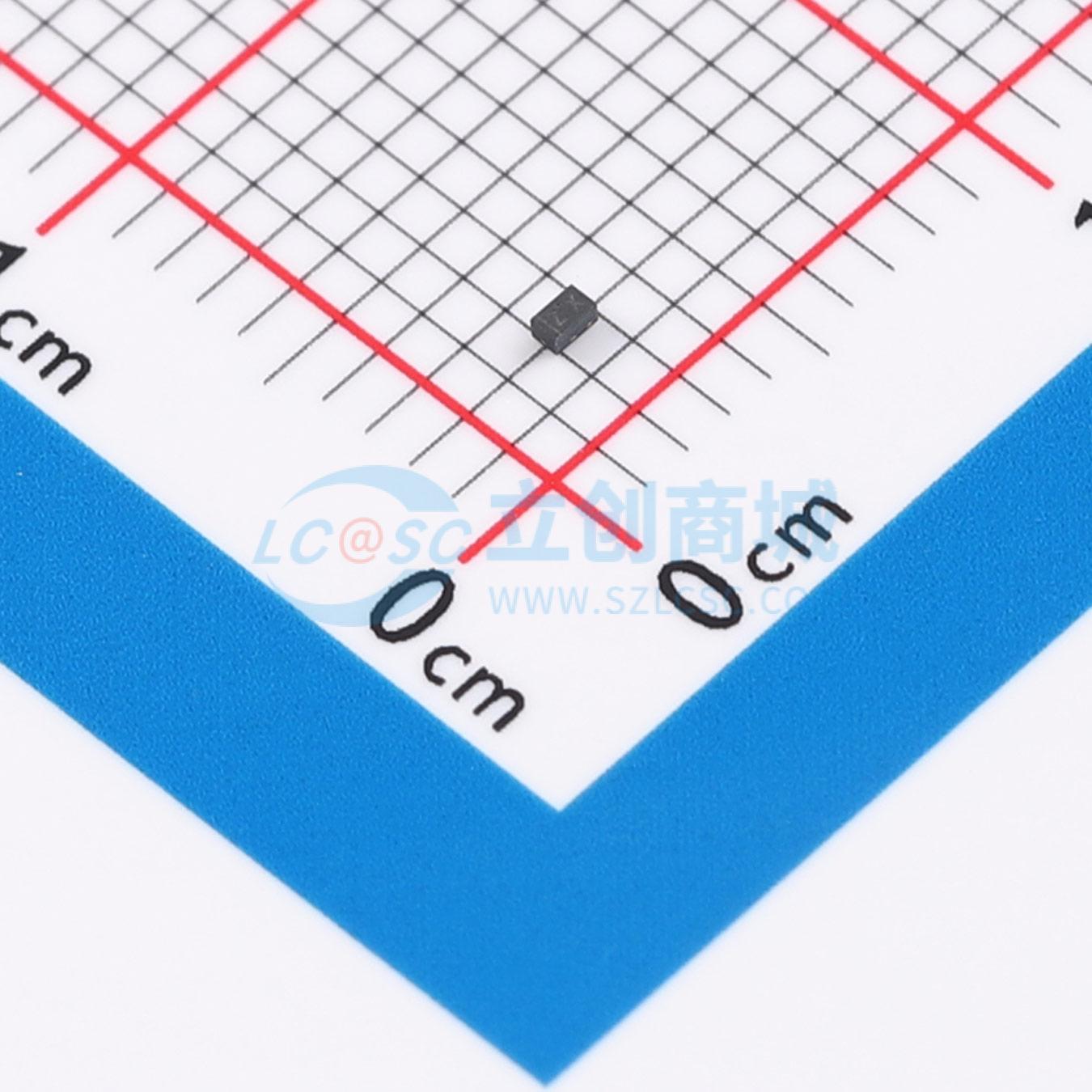

PESDUC2FD5VU

单向TVS 5V截止峰值浪涌电流：4.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 为电子设备的静电防护提供精准解决方案。
品牌名称: JSMSEMI(杰盛微)
商品型号: PESDUC2FD5VU
商品编号: C5356110
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.0068克(g)

商品参数

商品概述

PESDUC2FD5VU是一款单向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感高速数据线的理想解决方案。PESDUC2FD5VU的电容超低，典型值为0.5 pF，符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。该器件采用超小型1.0x0.6x0.5 mm无铅DFN封装。其尺寸小、电容超低且具备高ESD浪涌保护能力，使PESDUC2FD5VU成为保护手机、数字视频接口及其他高速设备的理想选择。

商品特性

超小型封装：1.0x0.6x0.5 mm
超低电容：典型值0.5 pF
超低泄漏电流：纳安（nA）级
低工作电压：5V
低钳位电压
双引脚无引线封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±20 kV 接触放电：±15 kV
- IEC 61000 - 4 - 5（雷击）4.5 A（8/20 μs）
符合RoHS标准
引脚镀层：镍钯金（NiPdAu）

应用领域

智能手机
显示端口
移动显示数字接口（MDDI）端口
USB端口
数字视频接口（DVI）
PCI Express和串行SATA端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	4.5A@8/20us
	峰值脉冲功率(Ppp)	80W

	属性	参数值
	击穿电压	7V
	反向电流(Ir)	200nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF
