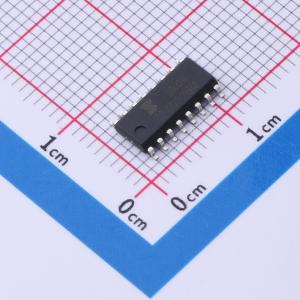

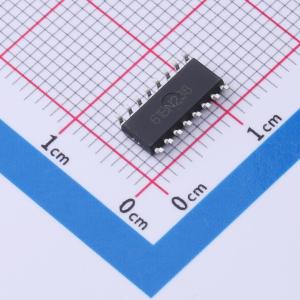

温馨提醒：图片仅供参考，商品以实物为准

CD4052BM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有低导通电阻和很低的关态漏电流
品牌名称: JSMSEMI(杰盛微)
商品型号: CD4052BM
商品编号: C5356105
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

CD4051B 系列模拟开关是用数字信号控制的多路调制/选择模拟开关，具有低导通电阻和很低的关态漏电流。通过模拟开关的模拟量幅度可高达 15V_P-P。CD4051B 系列模拟开关也可以在低至 4V 的供电电压下可靠工作，而且静态功耗极小。 CD4051B 是八选一模拟开关，用 3 个二进制输入信号控制端 A、B、C 来选择八个模拟通道中的任一个为“ON”状态。INH 输入端输入“1”电平时将全部通道置为关断状态。 CD4052B 是双四选一模拟开关，每组四选一模拟开关分别有 2 个二进制控制输入。这两位二进制信号可将 4 个模拟通道中任一个置为导通状态。INH 输入端输入“1”电平时将两组四选一模拟开关所有通道置为关断状态。 CD4053B 是三二选一模拟开关，相当于三组单刀双掷开关。三个数字控制输入 A、B、C 可独立的选择每组模拟开关刀位的导通方向。INH 输入端输入“1”电平时将三组二选一模拟开关所有通道置为关断状态。 CD4051B 系列模拟开关导通电阻只有其他供货商产品的三分之一，而且响应速度高一倍有余。

商品特性

很宽的工作电压范围：4~20V
低导通电阻：180Ω（V_DD = 5V）
高关态电阻：开关漏电流 ±10pA（ΔV_DD - V_EE = 10V，典型值）
模拟开关导通电阻差值 ΔR_ON = 3Ω（(V_DD - V_EE = 15V)
极低的静态电压功耗（所有数控输入和输出状态）：1uW (ΔV_DD - V_SS = V_DD - V_EE = 10V)
内置模拟开关控制地址译码器和电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	5V~15V

	属性	参数值
	导通电阻(Ron)	80Ω
	工作温度	-55℃~+125℃
	带宽	40MHz
	传播延迟(tpd)	15ns
