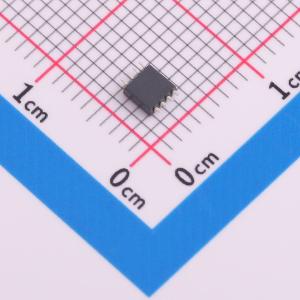

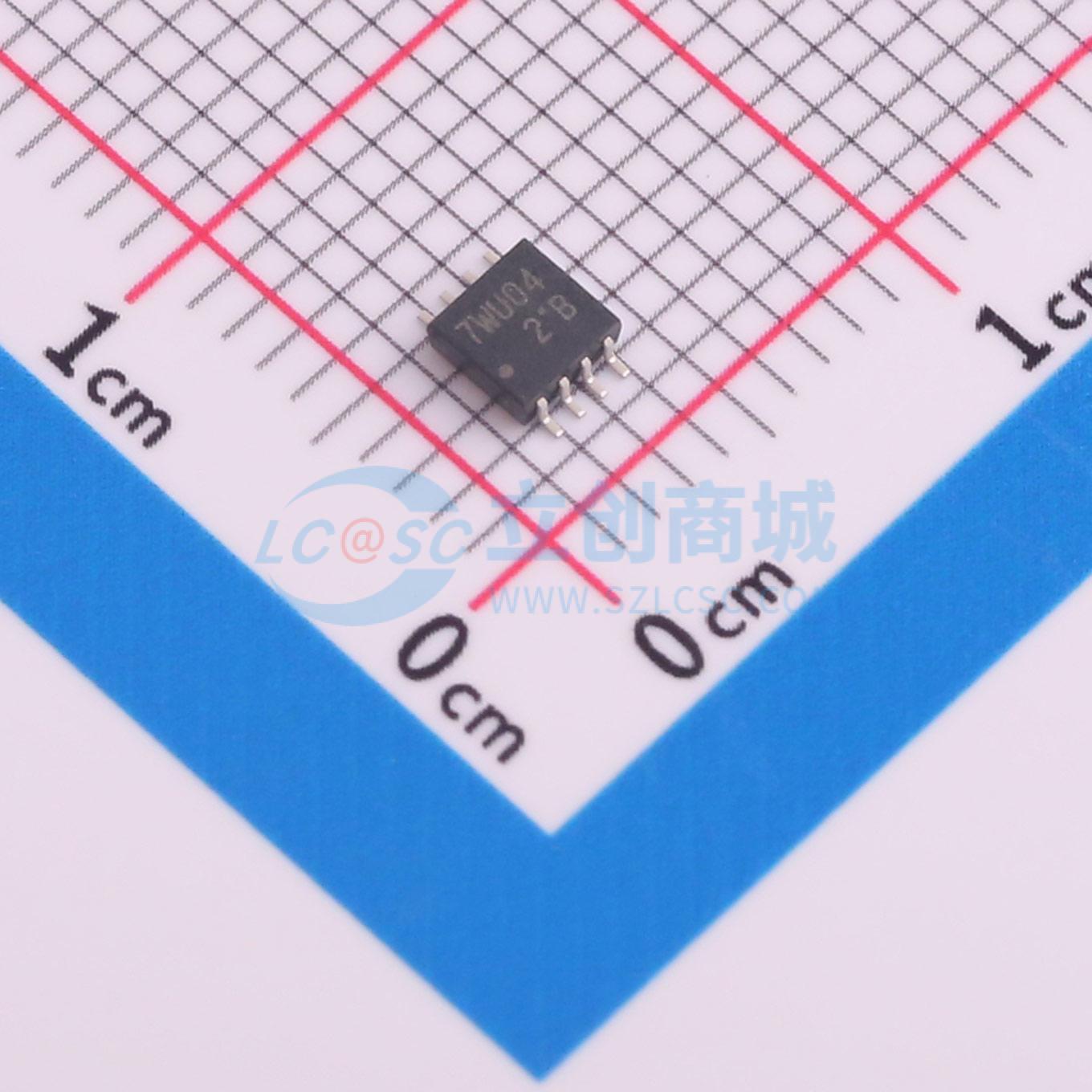

温馨提醒：图片仅供参考，商品以实物为准
TC7WU04FU,LF(B
高速CMOS反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款采用硅栅CMOS技术制造的高速CMOS反相器。它在保持CMOS低功耗的同时，实现了与等效LSTTL相似的高速运行。由于内部电路由单级反相器组成，可应用于晶体振荡。所有输入均配备了防静电放电或瞬态过电压的保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WU04FU,LF(B
- 商品编号
- C5356097
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 3 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 3.6V；4.8V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV；1.2V；900mV | |
| 输出高电平(VOH) | 5.5V；1.8V；4V | |
| 输出低电平(VOL) | 200mV；500mV；500mV | |
| 传播延迟(tpd) | 6ns@4.5V,15pF | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
TC7WU04是采用硅栅CMOS技术制造的高速CMOS反相器。它在保持CMOS低功耗的同时，实现了与等效LSTTL相似的高速运行。由于内部电路由单级反相器组成，因此可应用于晶体振荡。所有输入均配备了抗静电放电或瞬态过电压的保护电路。
商品特性
- 高速：在VCC = 4.5 V时，传输延迟时间tpd = 6 ns（典型值）
- 低功耗：在环境温度Ta = 25°C时，电源电流ICC = 1 μA（最大值）
- 高抗噪能力：高电平输入噪声容限VNIH = 低电平输入噪声容限VNIL = 10% VCC（最小值）
- 输出驱动能力：可驱动10个LSTTL负载
- 对称输出阻抗：高电平输出电流|IOH| = 低电平输出电流IOL = 4 mA（最小值）
- 平衡的传播延迟：上升沿传播延迟t_pLH 约等于 下降沿传播延迟t_pHL
- 宽工作电压范围：电源电压VCC（工作范围） = 2 ~ 6 V
