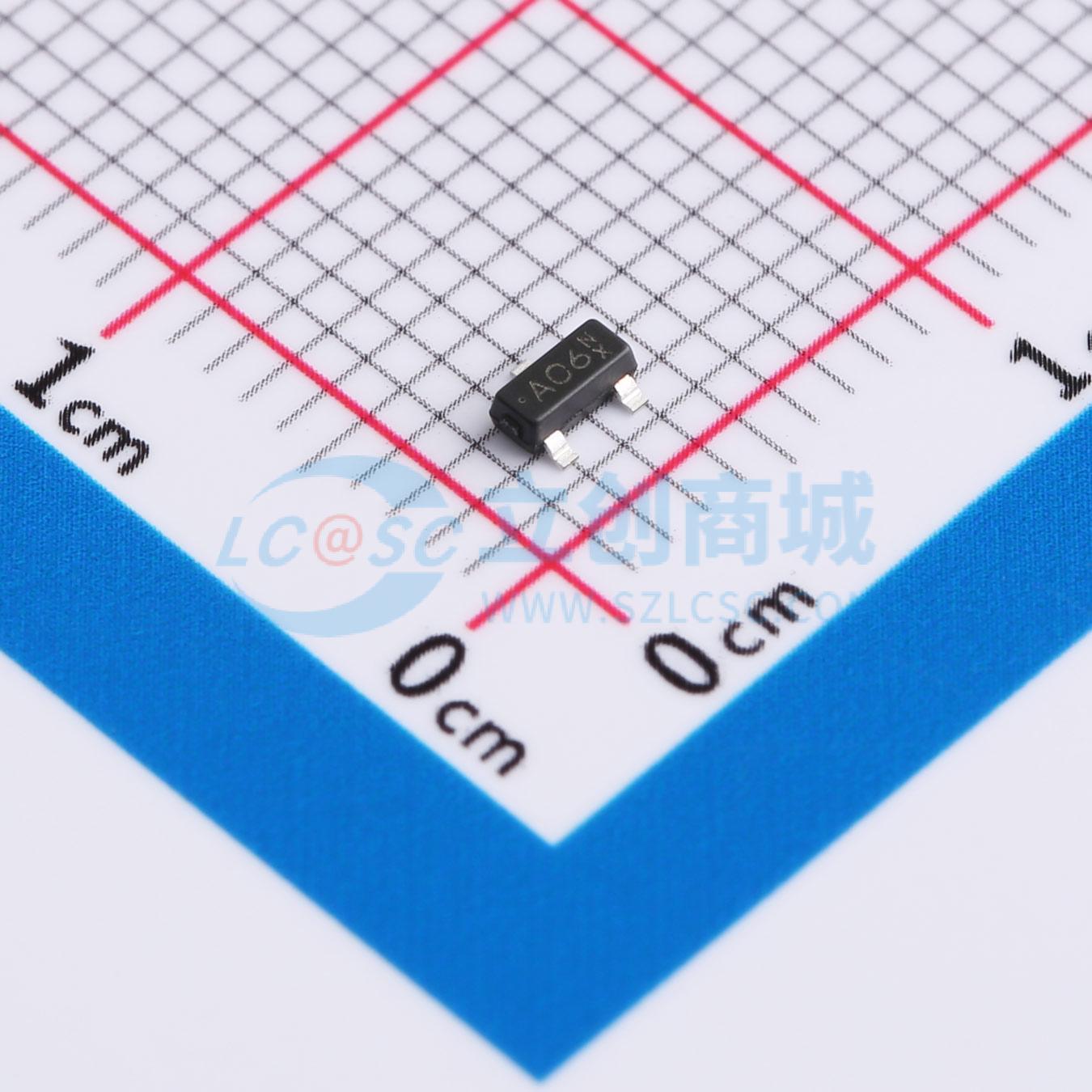

温馨提醒：图片仅供参考，商品以实物为准
PJA3406_R1_00001
1个N沟道 耐压:30V 电流:4.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@10V，ID@4.4A < 48mΩ。 RDS(ON)，VGS@4.5V，ID@2.8A < 70mΩ。 先进的沟槽工艺技术。 无铅，符合欧盟RoHS 2011/65/EU指令。 采用符合IEC61249标准的绿色模塑料（无卤）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3406_R1_00001
- 商品编号
- C5356095
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 70mΩ@4.5V,2.8A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 5.8nC@15V | |
| 输入电容(Ciss) | 235pF@15V | |
| 反向传输电容(Crss) | 24pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 1.5V驱动
- 低漏源导通电阻：
- RDS(ON) = 240mΩ（最大值）（@ VGS = -1.5V）
- RDS(ON) = 168mΩ（最大值）（@ VGS = -1.8V）
- RDS(ON) = 123mΩ（最大值）（@ VGS = -2.5V）
- RDS(ON) = 93mΩ（最大值）（at VGS = -4.5V）
应用领域
- 电源管理开关
