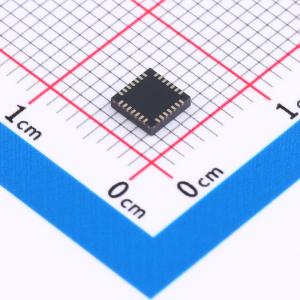

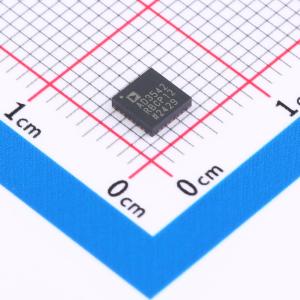

AD3542RBCPZ12-RL7
双通道、16位、16 MUPS、多输出范围、多IO SPI DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低漂移、双通道、超高速、12/16位精度的电压输出数模转换器 (DAC),可配置为多种电压量程范围。该DAC采用固定2.5V参考电压。每个DAC为内部跨阻放大器 (TIA) 集成了三个漂移补偿反馈电阻,用于调节输出电压。该器件有五种预配置的输出电压范围:0V至2.5V、0V至5V、0V至10V、-5V至+5V和-2.5V至+7.5V
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD3542RBCPZ12-RL7
- 商品编号
- C5340030
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V;5V | |
| 稳定时间 | 78ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ |
商品概述
AD3542R是一款低漂移、双通道、超快速、12/16位精度的电压输出数模转换器(DAC),可配置为多种电压量程范围。AD3542R采用2.5 V固定参考电压工作。 每个DAC为内部跨阻放大器(TIA)集成了三个漂移补偿反馈电阻,用于调节输出电压。该器件有五种预配置的输出电压范围:0 V至2.5 V、0 V至5 V、0 V至10 V、 - 5 V至 + 5 V以及 - 2.5 V至 + 7.5 V。 AD3542RBCPZ16(以下简称AD3542R - 16)可在快速模式下实现最大速度,或在精密模式下实现最高精度。AD3542RBCPZ12(以下简称AD3542R - 12)只有一种工作模式。 串行外设接口(SPI)可配置为双同步SPI、双SPI和单SPI(传统SPI)模式,支持单数据速率(SDR)或双数据速率(DDR),逻辑电平范围为1.2 V至1.8 V。 AD3542R的工作温度范围为扩展工业温度范围( - 40℃至 + 105℃)。
商品特性
- 12/16位分辨率
- 快速模式下单通道速率为16 MUPS
- 精密模式下单通道速率为11 MUPS
- 小信号建立时间为78 ns,精度达0.1%
- 大信号建立时间为100 ns,精度达0.1%
- 超小毛刺:<50pV×s
- 超低延迟:5 ns
- 总谐波失真(THD):AD3542R - 16在1 kHz时为 - 105 dB;AD3542R - 12在1 kHz时为 - 95 dB
- 5种可选输出电压范围
- 兼容1.2 V和1.8 V逻辑电平
- 单(传统)和双SPI模式
- 多个误差检测器,涵盖模拟和数字域
- 2.5 V内部电压参考,最大温度系数为10 ppm/℃
- 小封装:4 mm×4 mm LFCSP
应用领域
- 仪器仪表
- 硬件在环
- 过程控制设备
- 医疗设备
- 自动化测试设备
- 数据采集系统
- 可编程电压源
- 光通信
