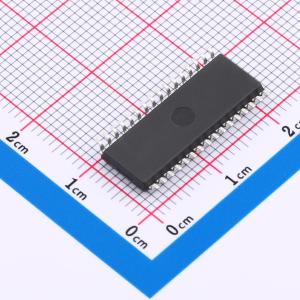

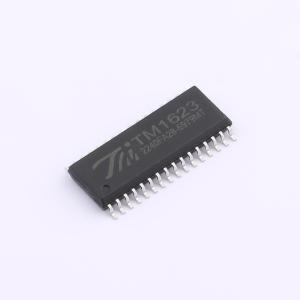

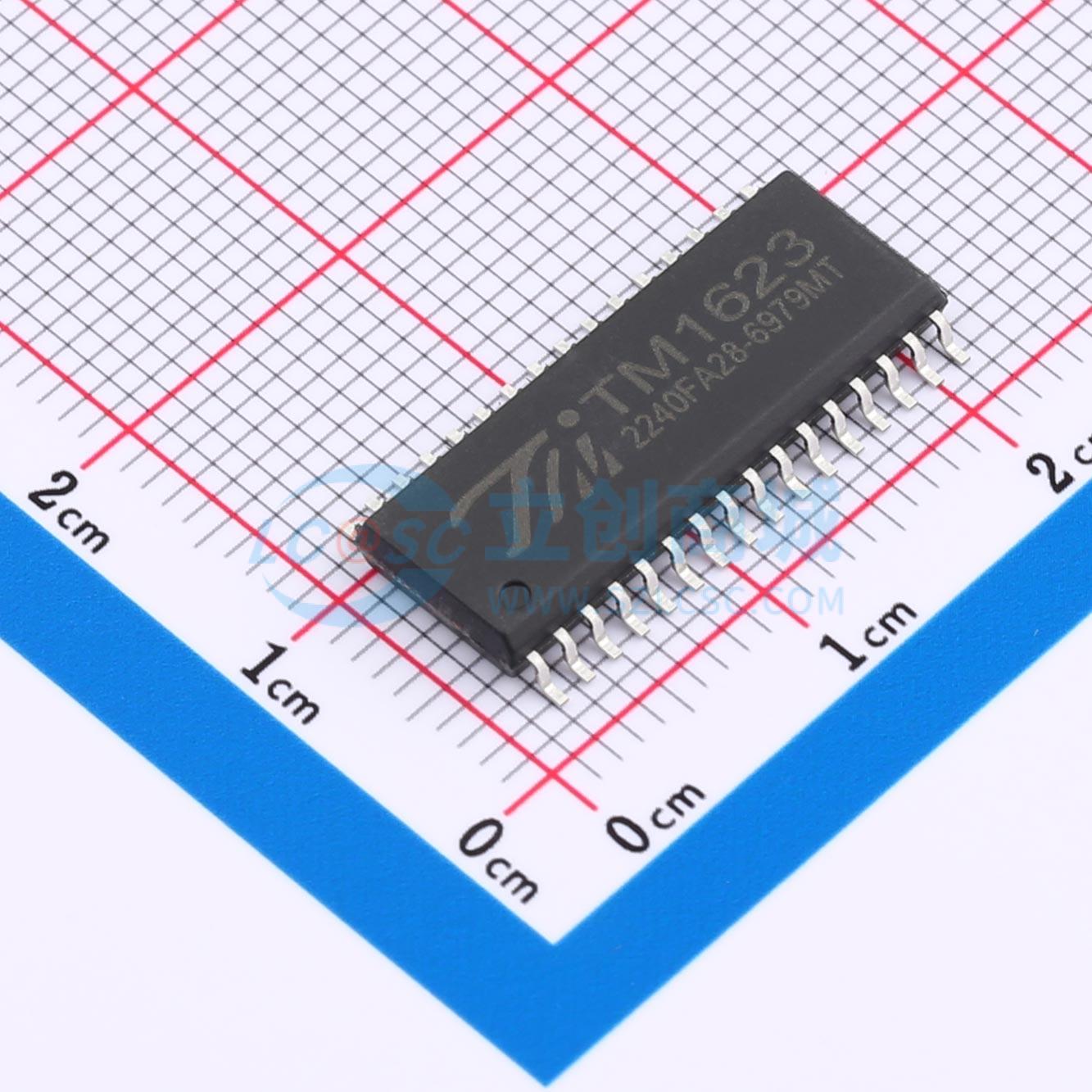

TM1623(TA1323C)
TM1623(TA1323C)新版本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。产品质量可靠、稳定性好、抗干扰能力强。主要适用于数码管或LED显示设备。
- 品牌名称
- TM(天微)
- 商品型号
- TM1623(TA1323C)
- 商品编号
- C5337164
- 商品封装
- SOP-32
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 11段x7位；12段x6位；13段x5位；14段x4位 | |
| 接口类型 | - | |
| 工作电压 | 5V~6V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | 内部复位功能；BCD输入锁存功能；PWM调光 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1623是一款集成键盘扫描接口的LED显示器驱动控制专用集成电路，内部包含微控制器数字接口、数据锁存器、LED驱动和键盘扫描等电路。该产品具备高可靠性、出色的稳定性以及强大的抗干扰能力。
商品特性
- 采用CMOS工艺制造
- 支持多种显示模式（11段×7位~14段×4位）
- 最大支持10×3矩阵按键
- 集成辉度调节电路（8级占空比可调）
- 提供串行接口（CLK, STB, DIN, DOUT）
- 采用内置RC振荡器
- 内置上电复位电路
- 内置数据锁存电路
- 内置优化电路，用于解决LED反偏漏电导致的暗亮问题
- 抗干扰能力强
- 可兼容TM1623芯片
- 封装形式：SOP32
