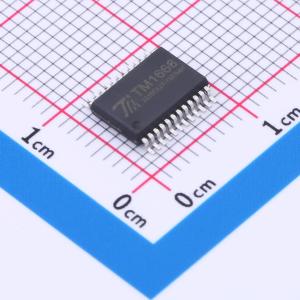

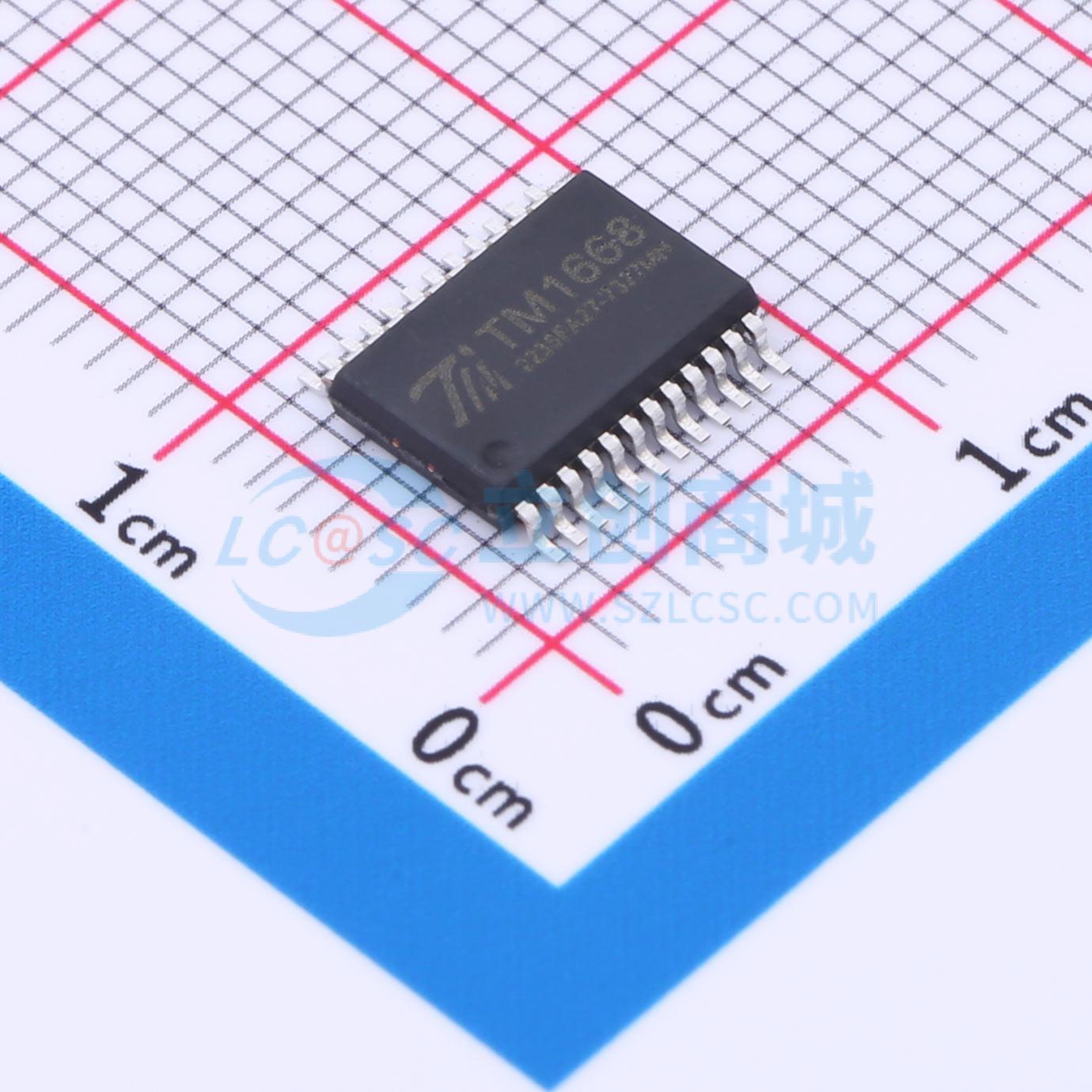

TM1668(TA1323C)
TM1668(TA1323C)新版本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
- 品牌名称
- TM(天微)
- 商品型号
- TM1668(TA1323C)
- 商品编号
- C5337161
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 10段x7位；11段x6位；12段x5位；13段x4位 | |
| 接口类型 | - | |
| 工作电压 | 3V~6V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | PWM调光；BCD输入锁存功能；内部复位功能 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1668是一款集成键盘扫描接口的LED驱动控制专用集成电路，内部集成了微控制器数字接口、数据锁存器、LED驱动和键盘扫描等电路。该产品可靠性高、稳定性强、抗干扰能力优异，主要适用于智能热水器、微波炉、洗衣机、空调、电磁炉等家电设备，以及机顶盒、电子秤、智能电表等采用数码管或LED显示的设备。
商品特性
- 采用CMOS工艺制造
- 支持多种显示模式（10段×7位 ~ 13段×4位）
- 最大支持10×2矩阵按键
- 集成8级占空比可调的辉度调节电路
- 提供串行接口（CLK，STB，DIO）
- 采用内置RC振荡器
- 内置上电复位电路
- 内置数据锁存电路
- 内置优化电路，用于解决LED反偏漏电导致的暗亮问题
- 抗干扰能力强
- 提供SOP24和SSOP24封装形式
