温馨提醒：图片仅供参考，商品以实物为准

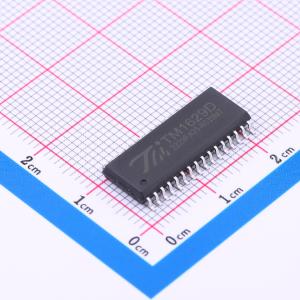

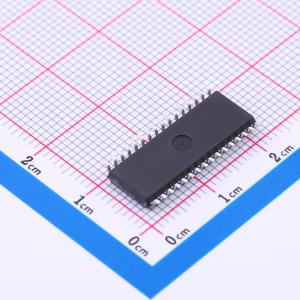

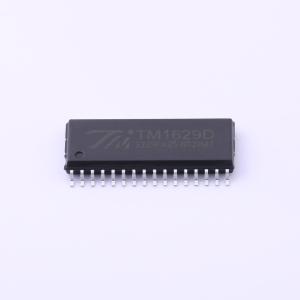

TM1629D(TA1319)
TM1629D(TA1319)新版本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
- 品牌名称
- TM(天微)
- 商品型号
- TM1629D(TA1319)
- 商品编号
- C5337155
- 商品封装
- SOP-32
- 包装方式
- 管装
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 12段x8位 | |
| 接口类型 | - | |
| 工作电压 | 3V~6V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | 内部复位功能；BCD输入锁存功能；PWM调光 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1629D是一种集成MCU数字接口、数据锁存器、LED驱动和键盘扫描电路的LED驱动控制专用集成电路。它适用于数码管或LED显示设备。
商品特性
- 采用CMOS工艺
- 显示模式为12段×8位
- 最大支持8×4矩阵按键
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK, STB, DIO）
- 内置RC振荡器
- 内置上电复位电路
- 内置数据锁存电路
- 抗干扰能力强
- 内置优化电路，解决LED反偏漏电导致的暗亮问题
- 封装形式：SOP32
