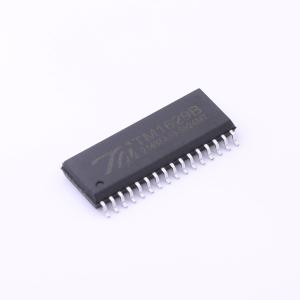

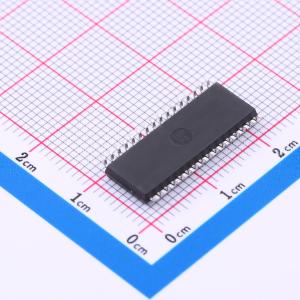

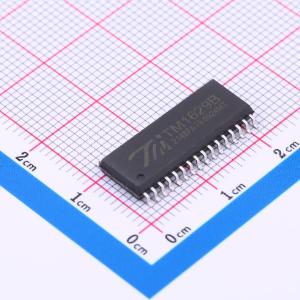

TM1629B(TA1319)

LED驱动控制专用电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TM1629B是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
品牌名称: TM(天微)
商品型号: TM1629B(TA1319)
商品编号: C5337153
商品封装: SOP-32
包装方式: 管装
商品毛重: 1.4克(g)

商品参数

	属性	参数值
	位驱动电流	80mA
	段驱动电流	20mA
	功能特性	内置显示RAM；内部复位功能；BCD输入锁存功能；PWM调光
	工作温度	-40℃~+85℃
	耗散功率(Pd)	400mW

商品概述

TM1629B是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子称、智能电表等数码管或LED显示设备。

商品特性

采用CMOS工艺
显示模式14段×8位
最大支持矩阵按键8×2
辉度调节电路（占空比8级可调）
串行接口（CLK,STB,DIO）
振荡方式：内置RC振荡
内置上电复位电路
内置数据锁存电路
抗干扰能力强
内置针对LED反偏漏电导致暗亮问题优化电路
封装形式：SOP32

应用领域

家电设备
机顶盒
电子称
智能电表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	14段x8位
	接口类型	-
	工作电压	3V~6V
	时钟频率(fc)	1MHz
	静态电流	-
