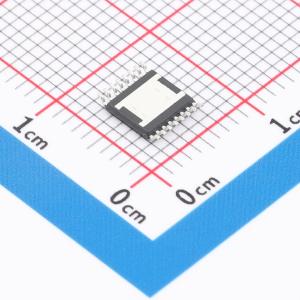

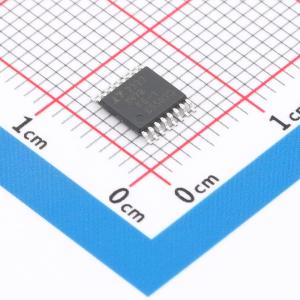

LT3478EFE-1#PBF
具 True Color PWM 调光功能的 4.5A、单片式 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是4.5A升压DC/DC转换器，旨在以恒定电流在广泛的可编程范围内驱动LED。LED的串联连接可提供相同的LED电流，实现均匀亮度，无需镇流电阻和昂贵的工厂校准。通过集成LED电流检测电阻，可减少外部元件数量和成本。使用外部检测电阻可将最大可编程LED电流扩展到1A以上，并在编程低LED电流时实现更高的精度
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3478EFE-1#PBF
- 商品编号
- C580075
- 商品封装
- TSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.8V~36V | |
| 开关频率 | 200kHz~2.25MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 42V | |
| 输出电流 | 4.5A | |
| 调光 | PWM | |
| 拓扑结构 | 升压；降压-升压；降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LT3478/LT3478-1 是设计用于在宽可编程范围内以恒定电流驱动LED的4.5A升压DC/DC转换器。通过串联连接LED，可以提供相同的LED电流，从而实现均匀亮度，无需使用镇流电阻和昂贵的工厂校准。
LT3478-1 通过集成LED电流检测电阻来减少外部组件数量和成本。LT3478 使用外部检测电阻将最大可编程LED电流扩展到超过1A，并且在编程低LED电流时也能实现更高的精度。工作频率可以通过外部电阻从200kHz设置到2.25MHz。独特的电路允许PWM调光范围达到3000:1，同时保持LED颜色不变。LT3478/LT3478-1 非常适合高功率LED驱动应用，如汽车TFT LCD背光、礼宾照明和抬头显示器。两个CTRL引脚中的一个可用于编程最大LED电流。另一个CTRL引脚可用于根据温度编程降低最大LED电流，以最大化LED使用并提高可靠性。
其他功能还包括浪涌电流保护、可编程开路LED保护和可编程软启动。每个器件都采用16引脚热增强型TSSOP封装。
商品特性
- True Color PWM 调光技术提供高达3000:1范围内的恒定LED颜色
- 宽输入电压范围：2.8V至36V
- 4.5A，60mΩ，42V内部开关
- 可在升压、升降压或降压模式下驱动LED
- 集成电感和LED电流检测电阻
- 编程LED电流：100mA至1050mA（LT3478-1）（10mV至105mV）/RSENSE（LT3478）
- 根据温度降低编程LED电流
- 独立的电感供电输入
- 浪涌电流保护
- 可编程软启动
- 固定频率操作，从200kHz到2.25MHz
- 开路LED保护（可编程OVP）
- 具有可编程迟滞的精确关断/欠压锁定阈值
- 16引脚热增强TSSOP封装
应用领域
- 高功率LED驱动器
- 汽车照明
